6 • Changements d’états
des alliages métalliques
172
6.2 Les transformations à l’état solide
en conditions industrielles
ᮀ Description des conditions de transformation
en conditions industrielles de refroidissement
Pour décrire les évolutions des transformations en conditions industrielles de refroidissement (et donc hors équilibre) on établit des diagrammes de transformation en refroidissement continu (dits diagrammes TRC
ou, pour les Anglo-Saxons, CCT). Chacun d’eux (voir schéma en figure 6.7)
est constitué par un ensemble de courbes tracées dans le système de
coordonnées : logarithme du temps/température et qui, pour chacune des
lois de refroidissement au cours desquelles ont été étudiées les transformations, joignent les points qui correspondent aux températures auxquelles :
– la transformation débute et s’achève;
– éventuellement la formation d’un constituant cesse ou le type de constituant formé change.

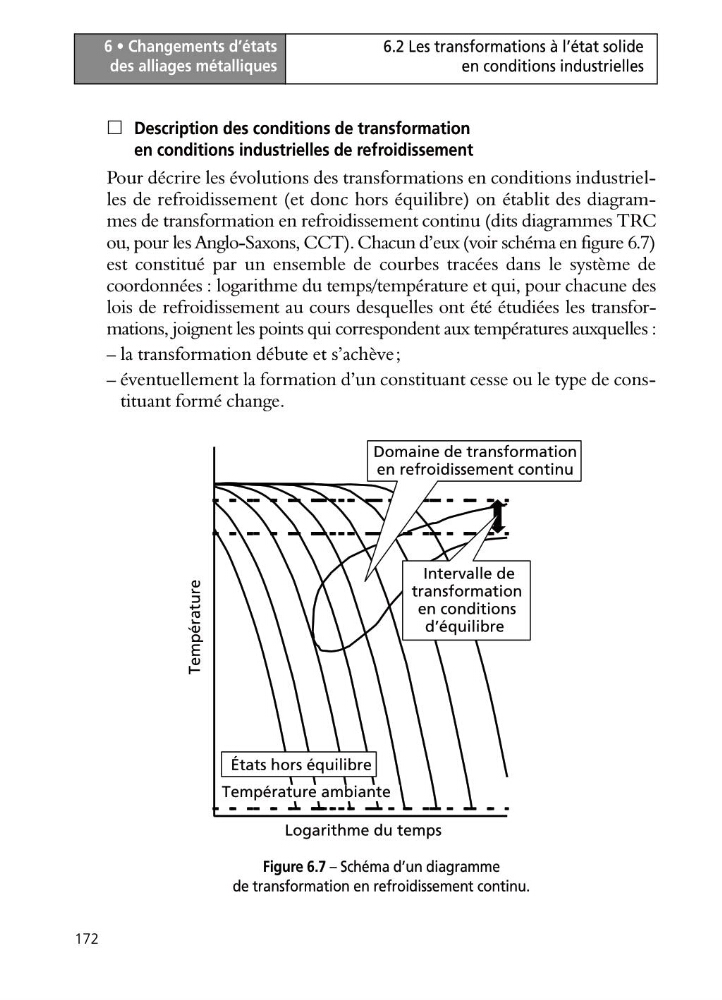

Figure 6.7 – Schéma d’un diagramme
de transformation en refroidissement continu.
Logarithme du temps
Température
Domaine de transformation
en refroidissement continu
Intervalle de
transformation
en conditions
d’équilibre
États hors équilibre
Température ambiante
