6 • Changements d’états
des alliages métalliques
171
6.2 Les transformations à l’état solide
en conditions industrielles
© Dunod – La photocopie non autorisée est un délit.
après transformation étant alors différente de celle correspondant à
l’état d’équilibre;
– les conditions de germination et de croissance des grains de l’agrégat
pseudo-eutectoïde ne sont pas celles de l’équilibre et elles ne sont pas
stables puisque la température varie; elles correspondent à des températures plus basses et engendrent donc des grains plus petits;
– les décalages vers de plus basses températures peuvent conduire à des
situations dans lesquelles la réaction pseudo-eutectoïde ne peut plus se
dérouler et fait place à une transformation différente qui conduit à un
état hors équilibre.

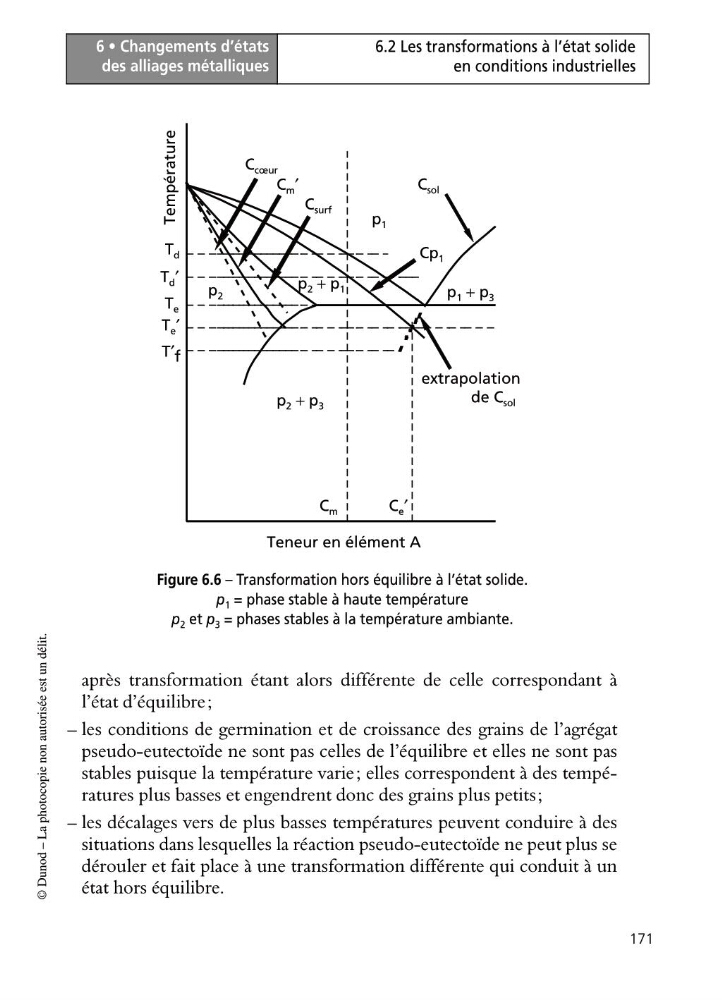

Figure 6.6 – Transformation hors équilibre à l’état solide.
p 1 = phase stable à haute température
p 2 et p 3 = phases stables à la température ambiante.
Teneur en élément A
Température
C m
T d
T e
T e ′
p 1
p 2
C cœur
C surf
C m ′
T d ′
T′ f
C e ′
p 2 + p 3
p 1 + p 3
p 2 + p 1
C sol
extrapolation
de C sol
Cp 1
