5.4 Quelques notions sur les alliages
plus complexes que les alliages binaires
Pour trouver le point représentatif d’un alliage :
– on porte sur les échelles correspondantes (figure 5.12a) deux des
teneurs; C A donne le point P sur l’échelle C A et C B donne le point R
sur l’échelle C B par exemple;
– à partir du point P (correspondant à la teneur en A) on trace une parallèle au côté du triangle opposé au sommet attribué à l’élément A, soit
BM, ce qui définit le segment PP′;
– à partir du point R (correspondant à la teneur en B) on trace une parallèle au côté du triangle opposé au sommet attribué à l’élément B, soit
AB ce qui définit le segment RR′;
– le point représentatif de l’alliage est le point de concours des deux segments PP′ et RR′ soit Q. Si par le point P on fait passer une parallèle

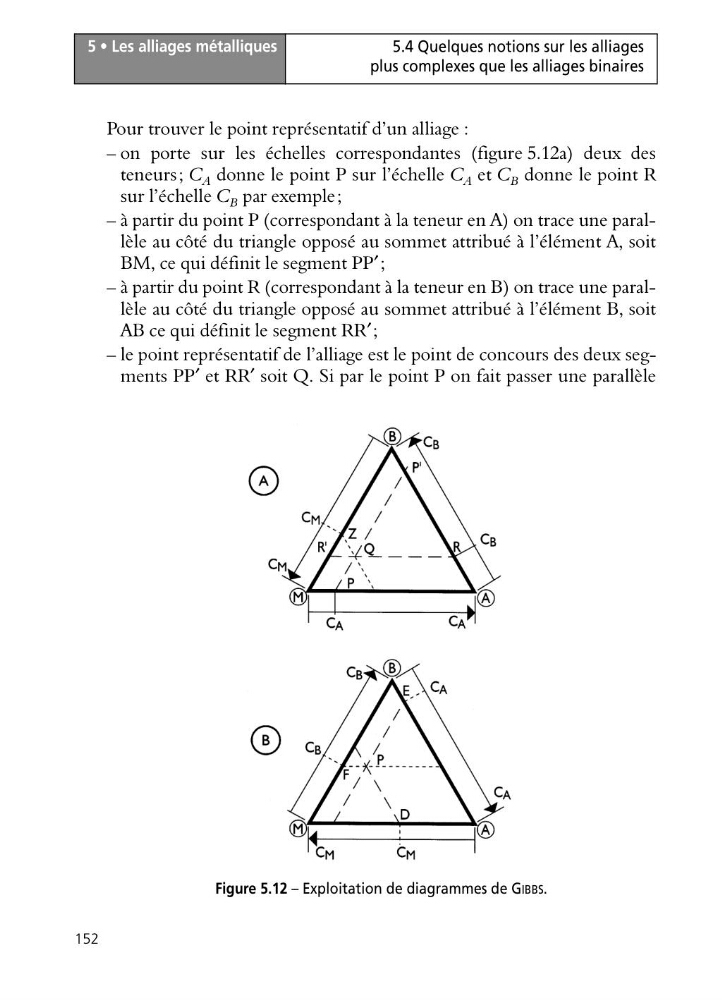

Figure 5.12 – Exploitation de diagrammes de GIBBS.
