5 • Les alliages métalliques
151
5.4 Quelques notions sur les alliages
plus complexes que les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
Sur un segment parallèle à un côté du triangle, la teneur en l’élément
correspondant au sommet opposé est constante (exemple : sur NP, C A est
constante = 0,3).
Chaque côté du triangle correspond à un alliage binaire puisque la teneur
en l’élément affecté au sommet opposé est nulle.
Chaque côté est gradué en teneur d’un des trois éléments de l’alliage. On
voit qu’il existe deux possibilités de graduation qui sont détaillées sur la
figure 5.11.
Les concentrations C A , C B et C M sont liées par la relation :
C A + C B + C M = 100 %
Un alliage ternaire est donc défini par l’indication de deux des trois concentrations.

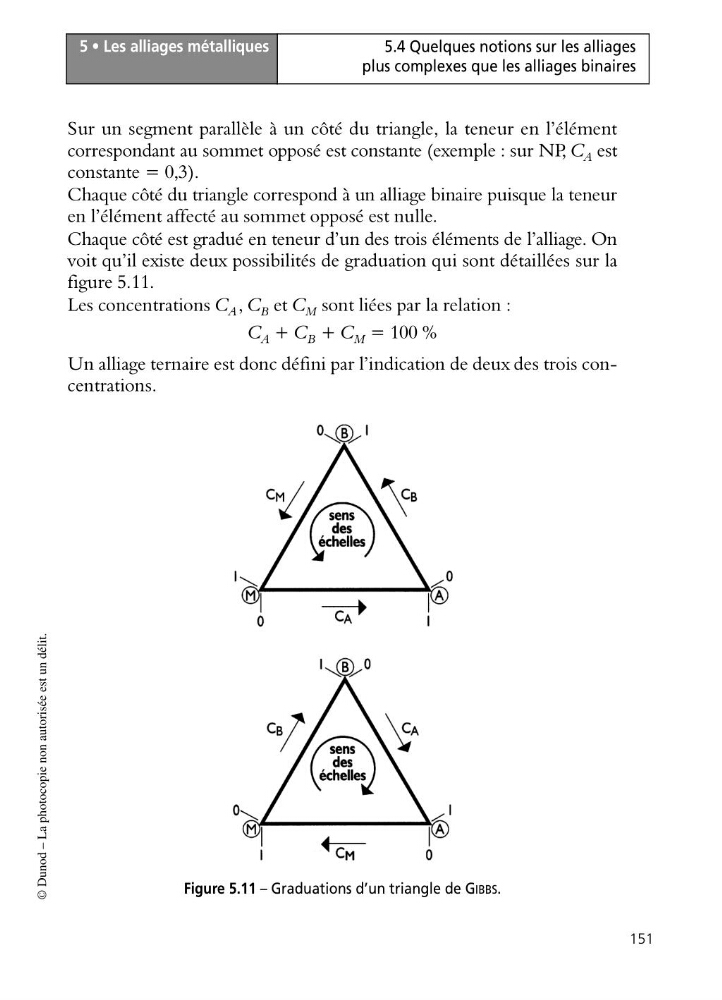

Figure 5.11 – Graduations d’un triangle de GIBBS.
