5 • Les alliages métalliques
150
5.4 Quelques notions sur les alliages
plus complexes que les alliages binaires
sommet de ce triangle (figure 5.10) est affecté un élément pur. Quand on
se déplace sur chacun des côtés issus d’un sommet la proportion de l’élément correspondant diminue et atteint 0 lorsque l’on parvient à l’un des
deux autres sommets. Ainsi, on a (figure 5.10) :
et ::
en A
C A = 100 %
C B = 0 %
C M = 0 %
en B
C A = 0 %
C B = 100 %
C M = 0 %
en M
C A = 0 %
C B = 0 %
C M = 100 %
sur BM
C A = 0 %
sur AM
C B = 0 %
sur AB
C M = 0 %

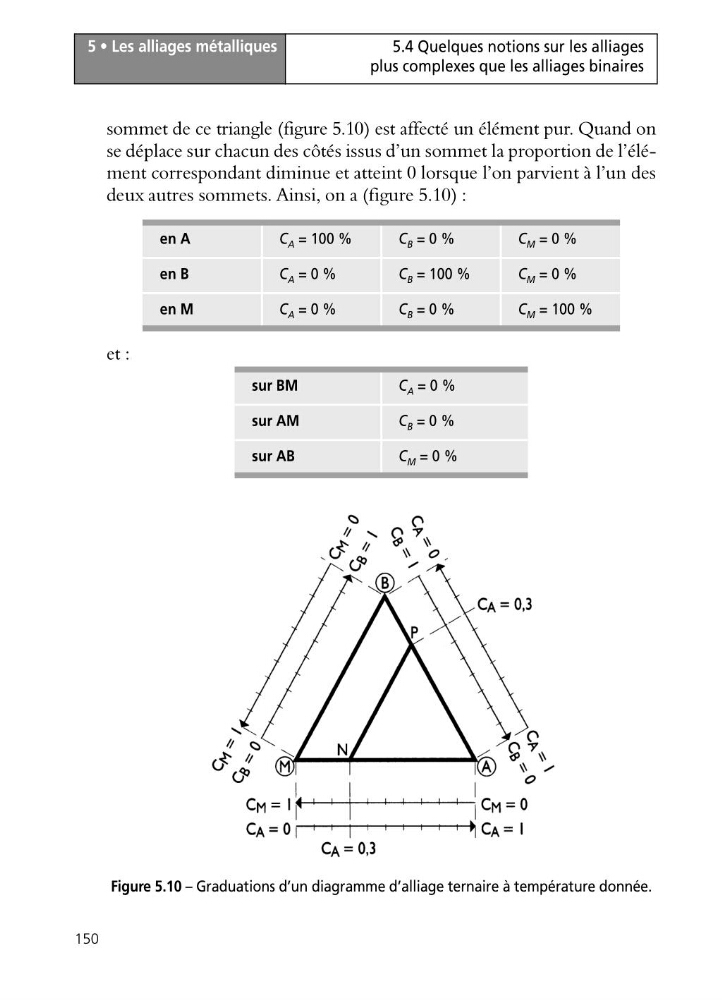

Figure 5.10 – Graduations d’un diagramme d’alliage ternaire à température donnée.
