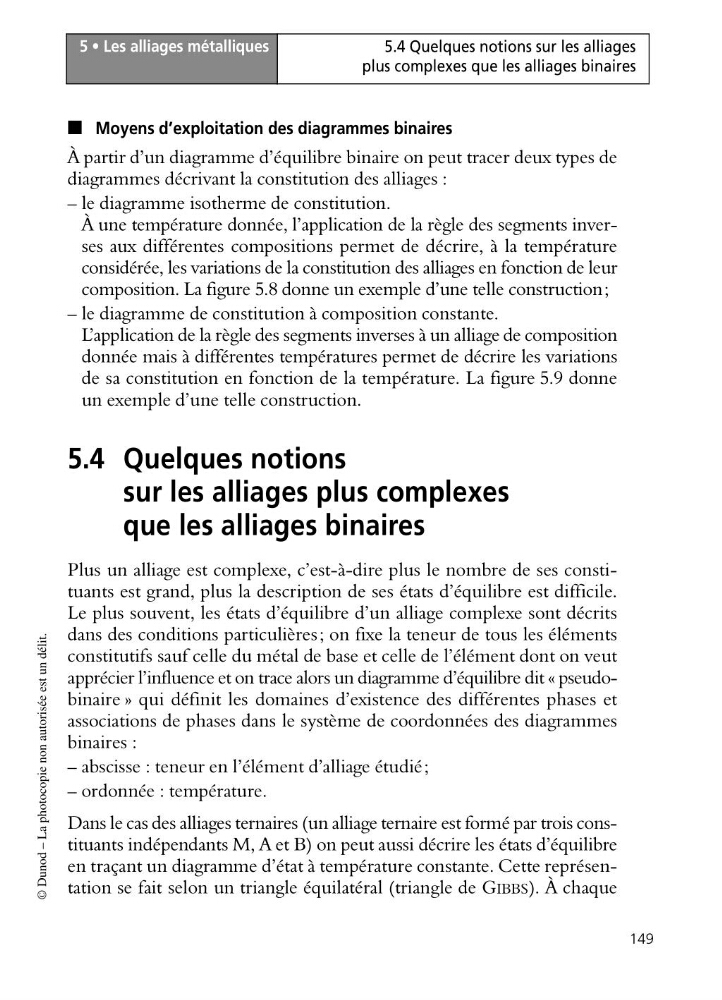

5 • Les alliages métalliques
149
5.4 Quelques notions sur les alliages
plus complexes que les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
■ Moyens d’exploitation des diagrammes binaires
À partir d’un diagramme d’équilibre binaire on peut tracer deux types de
diagrammes décrivant la constitution des alliages :
– le diagramme isotherme de constitution.
À une température donnée, l’application de la règle des segments inverses aux différentes compositions permet de décrire, à la température
considérée, les variations de la constitution des alliages en fonction de leur
composition. La figure 5.8 donne un exemple d’une telle construction;
– le diagramme de constitution à composition constante.
L’application de la règle des segments inverses à un alliage de composition
donnée mais à différentes températures permet de décrire les variations
de sa constitution en fonction de la température. La figure 5.9 donne
un exemple d’une telle construction.
5.4 Quelques notions
sur les alliages plus complexes
que les alliages binaires
Plus un alliage est complexe, c’est-à-dire plus le nombre de ses constituants est grand, plus la description de ses états d’équilibre est difficile.
Le plus souvent, les états d’équilibre d’un alliage complexe sont décrits
dans des conditions particulières; on fixe la teneur de tous les éléments
constitutifs sauf celle du métal de base et celle de l’élément dont on veut
apprécier l’influence et on trace alors un diagramme d’équilibre dit « pseudobinaire » qui définit les domaines d’existence des différentes phases et
associations de phases dans le système de coordonnées des diagrammes
binaires :
– abscisse : teneur en l’élément d’alliage étudié;
– ordonnée : température.
Dans le cas des alliages ternaires (un alliage ternaire est formé par trois constituants indépendants M, A et B) on peut aussi décrire les états d’équilibre
en traçant un diagramme d’état à température constante. Cette représentation se fait selon un triangle équilatéral (triangle de GIBBS). À chaque
