5 • Les alliages métalliques
148
5.3 Les alliages binaires

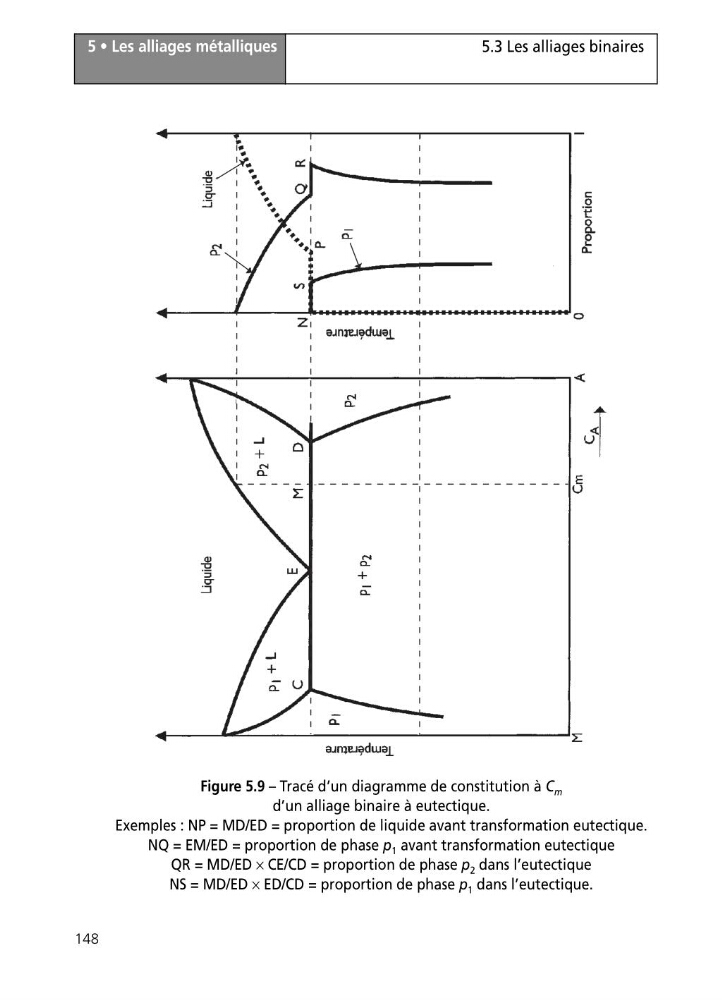

Figure 5.9 – Tracé d’un diagramme de constitution à C m
d’un alliage binaire à eutectique.
Exemples : NP = MD/ED = proportion de liquide avant transformation eutectique.
NQ = EM/ED = proportion de phase p 1 avant transformation eutectique
QR = MD/ED × CE/CD = proportion de phase p 2 dans l’eutectique
NS = MD/ED × ED/CD = proportion de phase p 1 dans l’eutectique.
