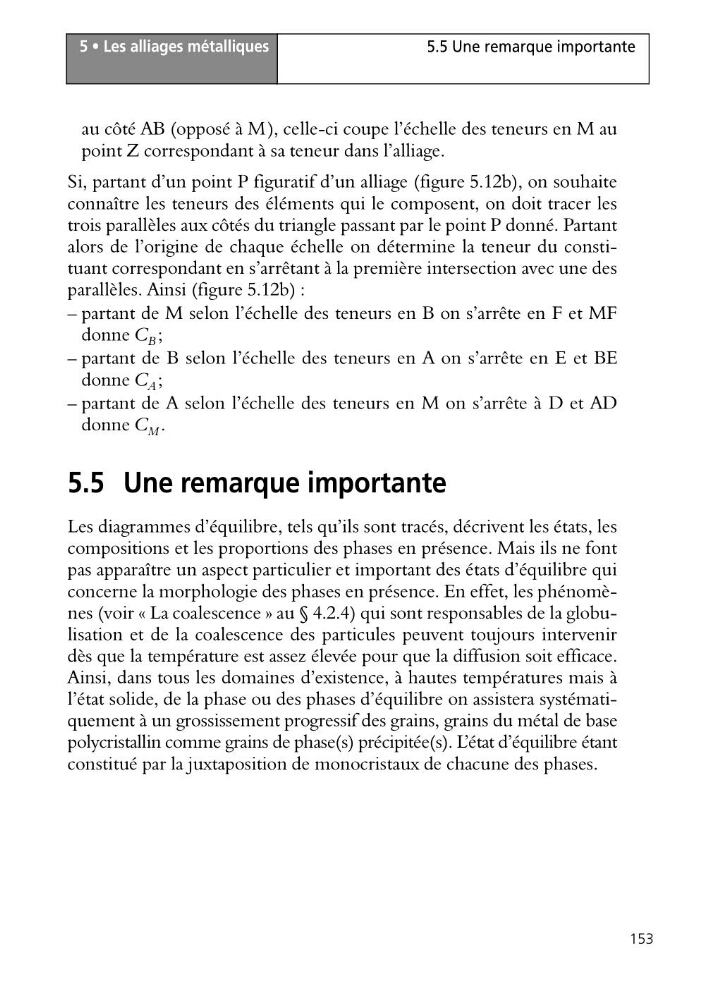

5 • Les alliages métalliques
153
5.5 Une remarque importante
© Dunod – La photocopie non autorisée est un délit.
au côté AB (opposé à M), celle-ci coupe l’échelle des teneurs en M au
point Z correspondant à sa teneur dans l’alliage.
Si, partant d’un point P figuratif d’un alliage (figure 5.12b), on souhaite
connaître les teneurs des éléments qui le composent, on doit tracer les
trois parallèles aux côtés du triangle passant par le point P donné. Partant
alors de l’origine de chaque échelle on détermine la teneur du constituant correspondant en s’arrêtant à la première intersection avec une des
parallèles. Ainsi (figure 5.12b) :
– partant de M selon l’échelle des teneurs en B on s’arrête en F et MF
donne C B ;
– partant de B selon l’échelle des teneurs en A on s’arrête en E et BE
donne C A ;
– partant de A selon l’échelle des teneurs en M on s’arrête à D et AD
donne C M .
5.5 Une remarque importante
Les diagrammes d’équilibre, tels qu’ils sont tracés, décrivent les états, les
compositions et les proportions des phases en présence. Mais ils ne font
pas apparaître un aspect particulier et important des états d’équilibre qui
concerne la morphologie des phases en présence. En effet, les phénomènes (voir « La coalescence » au § 4.2.4) qui sont responsables de la globulisation et de la coalescence des particules peuvent toujours intervenir
dès que la température est assez élevée pour que la diffusion soit efficace.
Ainsi, dans tous les domaines d’existence, à hautes températures mais à
l’état solide, de la phase ou des phases d’équilibre on assistera systématiquement à un grossissement progressif des grains, grains du métal de base
polycristallin comme grains de phase(s) précipitée(s). L’état d’équilibre étant
constitué par la juxtaposition de monocristaux de chacune des phases.
153
5.5 Une remarque importante
© Dunod – La photocopie non autorisée est un délit.
au côté AB (opposé à M), celle-ci coupe l’échelle des teneurs en M au
point Z correspondant à sa teneur dans l’alliage.
Si, partant d’un point P figuratif d’un alliage (figure 5.12b), on souhaite
connaître les teneurs des éléments qui le composent, on doit tracer les
trois parallèles aux côtés du triangle passant par le point P donné. Partant
alors de l’origine de chaque échelle on détermine la teneur du constituant correspondant en s’arrêtant à la première intersection avec une des
parallèles. Ainsi (figure 5.12b) :
– partant de M selon l’échelle des teneurs en B on s’arrête en F et MF
donne C B ;
– partant de B selon l’échelle des teneurs en A on s’arrête en E et BE
donne C A ;
– partant de A selon l’échelle des teneurs en M on s’arrête à D et AD
donne C M .
5.5 Une remarque importante
Les diagrammes d’équilibre, tels qu’ils sont tracés, décrivent les états, les
compositions et les proportions des phases en présence. Mais ils ne font
pas apparaître un aspect particulier et important des états d’équilibre qui
concerne la morphologie des phases en présence. En effet, les phénomènes (voir « La coalescence » au § 4.2.4) qui sont responsables de la globulisation et de la coalescence des particules peuvent toujours intervenir
dès que la température est assez élevée pour que la diffusion soit efficace.
Ainsi, dans tous les domaines d’existence, à hautes températures mais à
l’état solide, de la phase ou des phases d’équilibre on assistera systématiquement à un grossissement progressif des grains, grains du métal de base
polycristallin comme grains de phase(s) précipitée(s). L’état d’équilibre étant
constitué par la juxtaposition de monocristaux de chacune des phases.
