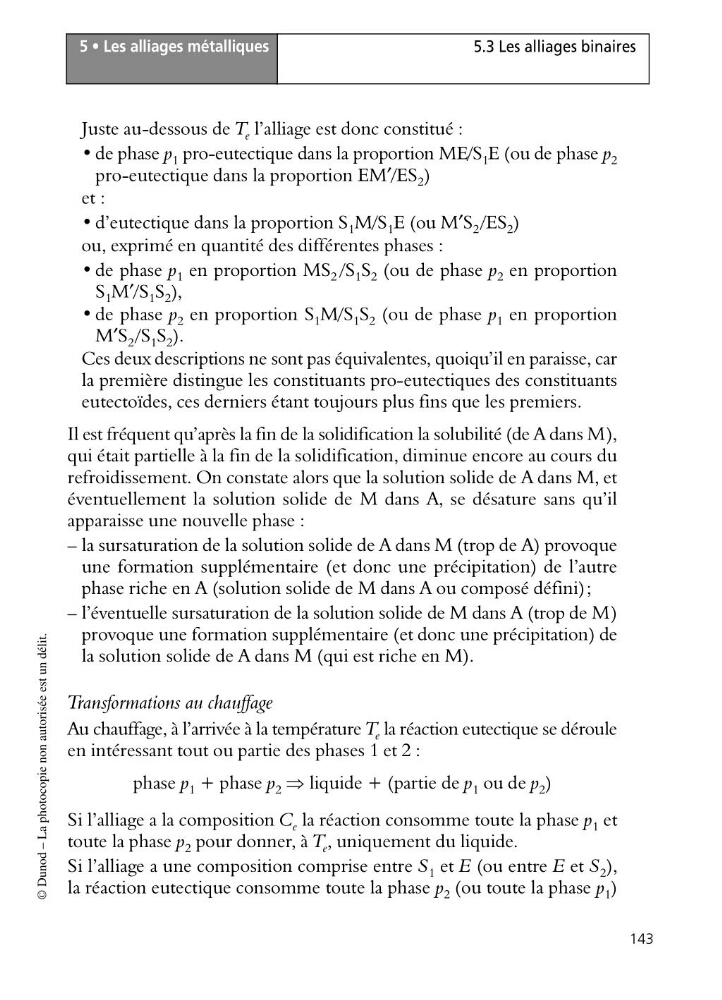

5 • Les alliages métalliques
143
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
Juste au-dessous de T e l’alliage est donc constitué :
• de phase p 1 pro-eutectique dans la proportion ME/S 1 E (ou de phase p 2
pro-eutectique dans la proportion EM′/ES 2 )
et :
• d’eutectique dans la proportion S 1 M/S 1 E (ou M′S 2 /ES 2 )
ou, exprimé en quantité des différentes phases :
• de phase p 1 en proportion MS 2 /S 1 S 2 (ou de phase p 2 en proportion
S 1 M′/S 1 S 2 ),
• de phase p 2 en proportion S 1 M/S 1 S 2 (ou de phase p 1 en proportion
M′S 2 /S 1 S 2 ).
Ces deux descriptions ne sont pas équivalentes, quoiqu’il en paraisse, car
la première distingue les constituants pro-eutectiques des constituants
eutectoïdes, ces derniers étant toujours plus fins que les premiers.
Il est fréquent qu’après la fin de la solidification la solubilité (de A dans M),
qui était partielle à la fin de la solidification, diminue encore au cours du
refroidissement. On constate alors que la solution solide de A dans M, et
éventuellement la solution solide de M dans A, se désature sans qu’il
apparaisse une nouvelle phase :
– la sursaturation de la solution solide de A dans M (trop de A) provoque
une formation supplémentaire (et donc une précipitation) de l’autre
phase riche en A (solution solide de M dans A ou composé défini);
– l’éventuelle sursaturation de la solution solide de M dans A (trop de M)
provoque une formation supplémentaire (et donc une précipitation) de
la solution solide de A dans M (qui est riche en M).
Transformations au chauffage
Au chauffage, à l’arrivée à la température T e la réaction eutectique se déroule
en intéressant tout ou partie des phases 1 et 2 :
phase p 1 + phase p 2 ⇒ liquide + (partie de p 1 ou de p 2 )
Si l’alliage a la composition C e la réaction consomme toute la phase p 1 et
toute la phase p 2 pour donner, à T e , uniquement du liquide.
Si l’alliage a une composition comprise entre S 1 et E (ou entre E et S 2 ),
la réaction eutectique consomme toute la phase p 2 (ou toute la phase p 1 )
143
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
Juste au-dessous de T e l’alliage est donc constitué :
• de phase p 1 pro-eutectique dans la proportion ME/S 1 E (ou de phase p 2
pro-eutectique dans la proportion EM′/ES 2 )
et :
• d’eutectique dans la proportion S 1 M/S 1 E (ou M′S 2 /ES 2 )
ou, exprimé en quantité des différentes phases :
• de phase p 1 en proportion MS 2 /S 1 S 2 (ou de phase p 2 en proportion
S 1 M′/S 1 S 2 ),
• de phase p 2 en proportion S 1 M/S 1 S 2 (ou de phase p 1 en proportion
M′S 2 /S 1 S 2 ).
Ces deux descriptions ne sont pas équivalentes, quoiqu’il en paraisse, car
la première distingue les constituants pro-eutectiques des constituants
eutectoïdes, ces derniers étant toujours plus fins que les premiers.
Il est fréquent qu’après la fin de la solidification la solubilité (de A dans M),
qui était partielle à la fin de la solidification, diminue encore au cours du
refroidissement. On constate alors que la solution solide de A dans M, et
éventuellement la solution solide de M dans A, se désature sans qu’il
apparaisse une nouvelle phase :
– la sursaturation de la solution solide de A dans M (trop de A) provoque
une formation supplémentaire (et donc une précipitation) de l’autre
phase riche en A (solution solide de M dans A ou composé défini);
– l’éventuelle sursaturation de la solution solide de M dans A (trop de M)
provoque une formation supplémentaire (et donc une précipitation) de
la solution solide de A dans M (qui est riche en M).
Transformations au chauffage
Au chauffage, à l’arrivée à la température T e la réaction eutectique se déroule
en intéressant tout ou partie des phases 1 et 2 :
phase p 1 + phase p 2 ⇒ liquide + (partie de p 1 ou de p 2 )
Si l’alliage a la composition C e la réaction consomme toute la phase p 1 et
toute la phase p 2 pour donner, à T e , uniquement du liquide.
Si l’alliage a une composition comprise entre S 1 et E (ou entre E et S 2 ),
la réaction eutectique consomme toute la phase p 2 (ou toute la phase p 1 )
