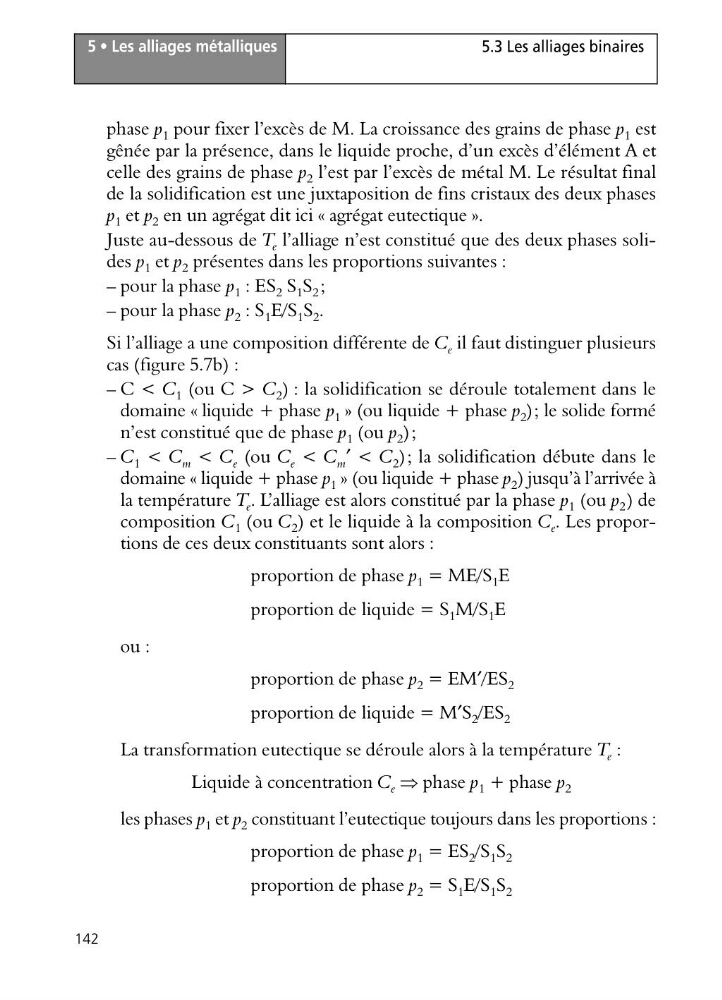

5 • Les alliages métalliques
142
5.3 Les alliages binaires
phase p 1 pour fixer l’excès de M. La croissance des grains de phase p 1 est
gênée par la présence, dans le liquide proche, d’un excès d’élément A et
celle des grains de phase p 2 l’est par l’excès de métal M. Le résultat final
de la solidification est une juxtaposition de fins cristaux des deux phases
p 1 et p 2 en un agrégat dit ici « agrégat eutectique ».
Juste au-dessous de T e l’alliage n’est constitué que des deux phases solides p 1 et p 2 présentes dans les proportions suivantes :
– pour la phase p 1 : ES 2 S 1 S 2 ;
– pour la phase p 2 : S 1 E/S 1 S 2 .
Si l’alliage a une composition différente de C e il faut distinguer plusieurs
cas (figure 5.7b) :
– C < C 1 (ou C > C 2 ) : la solidification se déroule totalement dans le
domaine « liquide + phase p 1 » (ou liquide + phase p 2 ); le solide formé
n’est constitué que de phase p 1 (ou p 2 );
– C 1 < C m < C e (ou C e < C m ′ < C 2 ); la solidification débute dans le
domaine « liquide + phase p 1 » (ou liquide + phase p 2 ) jusqu’à l’arrivée à
la température T e . L’alliage est alors constitué par la phase p 1 (ou p 2 ) de
composition C 1 (ou C 2 ) et le liquide à la composition C e . Les proportions de ces deux constituants sont alors :
proportion de phase p 1 = ME/S 1 E
proportion de liquide = S 1 M/S 1 E
ou :
proportion de phase p 2 = EM′/ES 2
proportion de liquide = M′S 2 /ES 2
La transformation eutectique se déroule alors à la température T e :
Liquide à concentration C e ⇒ phase p 1 + phase p 2
les phases p 1 et p 2 constituant l’eutectique toujours dans les proportions :
proportion de phase p 1 = ES 2 /S 1 S 2
proportion de phase p 2 = S 1 E/S 1 S 2
