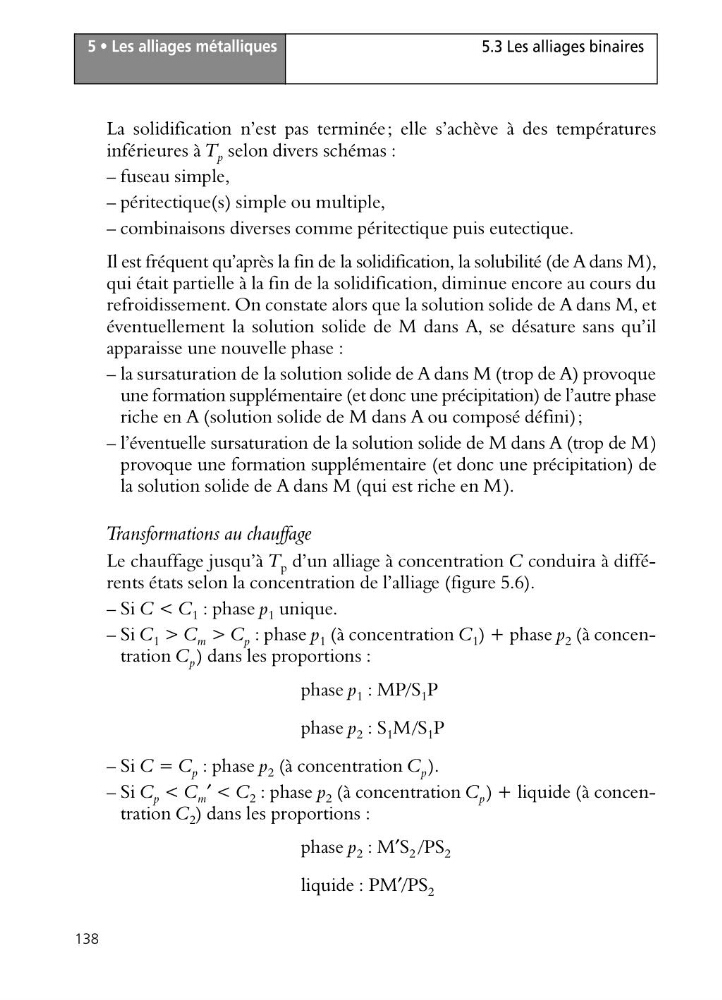

5 • Les alliages métalliques
138
5.3 Les alliages binaires
La solidification n’est pas terminée; elle s’achève à des températures
inférieures à T p selon divers schémas :
– fuseau simple,
– péritectique(s) simple ou multiple,
– combinaisons diverses comme péritectique puis eutectique.
Il est fréquent qu’après la fin de la solidification, la solubilité (de A dans M),
qui était partielle à la fin de la solidification, diminue encore au cours du
refroidissement. On constate alors que la solution solide de A dans M, et
éventuellement la solution solide de M dans A, se désature sans qu’il
apparaisse une nouvelle phase :
– la sursaturation de la solution solide de A dans M (trop de A) provoque
une formation supplémentaire (et donc une précipitation) de l’autre phase
riche en A (solution solide de M dans A ou composé défini);
– l’éventuelle sursaturation de la solution solide de M dans A (trop de M)
provoque une formation supplémentaire (et donc une précipitation) de
la solution solide de A dans M (qui est riche en M).
Transformations au chauffage
Le chauffage jusqu’à T p d’un alliage à concentration C conduira à différents états selon la concentration de l’alliage (figure 5.6).
– Si C < C 1 : phase p 1 unique.
– Si C 1 > C m > C p : phase p 1 (à concentration C 1 ) + phase p 2 (à concentration C p ) dans les proportions :
phase p 1 : MP/S 1 P
phase p 2 : S 1 M/S 1 P
– Si C = C p : phase p 2 (à concentration C p ).
– Si C p < C m ′ < C 2 : phase p 2 (à concentration C p ) + liquide (à concentration C 2 ) dans les proportions :
phase p 2 : M′S 2 /PS 2
liquide : PM′/PS 2
