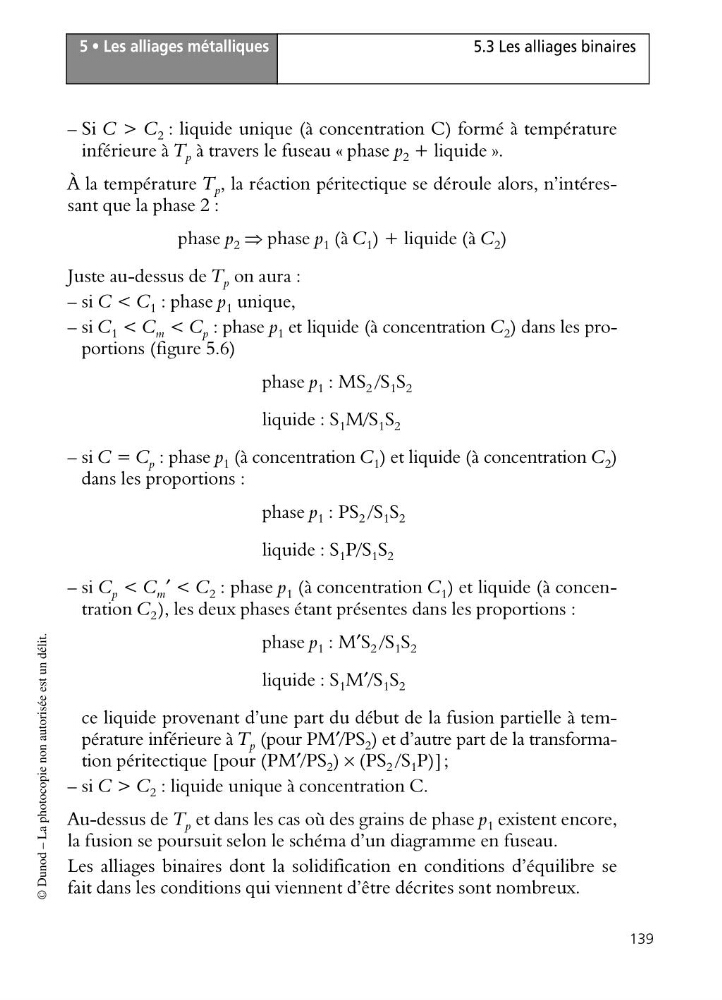

5 • Les alliages métalliques
139
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
– Si C > C 2 : liquide unique (à concentration C) formé à température
inférieure à T p à travers le fuseau « phase p 2 + liquide ».
À la température T p , la réaction péritectique se déroule alors, n’intéressant que la phase 2 :
phase p 2 ⇒ phase p 1 (à C 1 ) + liquide (à C 2 )
Juste au-dessus de T p on aura :
– si C < C 1 : phase p 1 unique,
– si C 1 < C m < C p : phase p 1 et liquide (à concentration C 2 ) dans les proportions (figure 5.6)
phase p 1 : MS 2 /S 1 S 2
liquide : S 1 M/S 1 S 2
– si C = C p : phase p 1 (à concentration C 1 ) et liquide (à concentration C 2 )
dans les proportions :
phase p 1 : PS 2 /S 1 S 2
liquide : S 1 P/S 1 S 2
– si C p < C m ′ < C 2 : phase p 1 (à concentration C 1 ) et liquide (à concentration C 2 ), les deux phases étant présentes dans les proportions :
phase p 1 : M′S 2 /S 1 S 2
liquide : S 1 M′/S 1 S 2
ce liquide provenant d’une part du début de la fusion partielle à température inférieure à T p (pour PM′/PS 2 ) et d’autre part de la transformation péritectique [pour (PM′/PS 2 ) × (PS 2 /S 1 P)];
– si C > C 2 : liquide unique à concentration C.
Au-dessus de T p et dans les cas où des grains de phase p 1 existent encore,
la fusion se poursuit selon le schéma d’un diagramme en fuseau.
Les alliages binaires dont la solidification en conditions d’équilibre se
fait dans les conditions qui viennent d’être décrites sont nombreux.
139
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
– Si C > C 2 : liquide unique (à concentration C) formé à température
inférieure à T p à travers le fuseau « phase p 2 + liquide ».
À la température T p , la réaction péritectique se déroule alors, n’intéressant que la phase 2 :
phase p 2 ⇒ phase p 1 (à C 1 ) + liquide (à C 2 )
Juste au-dessus de T p on aura :
– si C < C 1 : phase p 1 unique,
– si C 1 < C m < C p : phase p 1 et liquide (à concentration C 2 ) dans les proportions (figure 5.6)
phase p 1 : MS 2 /S 1 S 2
liquide : S 1 M/S 1 S 2
– si C = C p : phase p 1 (à concentration C 1 ) et liquide (à concentration C 2 )
dans les proportions :
phase p 1 : PS 2 /S 1 S 2
liquide : S 1 P/S 1 S 2
– si C p < C m ′ < C 2 : phase p 1 (à concentration C 1 ) et liquide (à concentration C 2 ), les deux phases étant présentes dans les proportions :
phase p 1 : M′S 2 /S 1 S 2
liquide : S 1 M′/S 1 S 2
ce liquide provenant d’une part du début de la fusion partielle à température inférieure à T p (pour PM′/PS 2 ) et d’autre part de la transformation péritectique [pour (PM′/PS 2 ) × (PS 2 /S 1 P)];
– si C > C 2 : liquide unique à concentration C.
Au-dessus de T p et dans les cas où des grains de phase p 1 existent encore,
la fusion se poursuit selon le schéma d’un diagramme en fuseau.
Les alliages binaires dont la solidification en conditions d’équilibre se
fait dans les conditions qui viennent d’être décrites sont nombreux.
