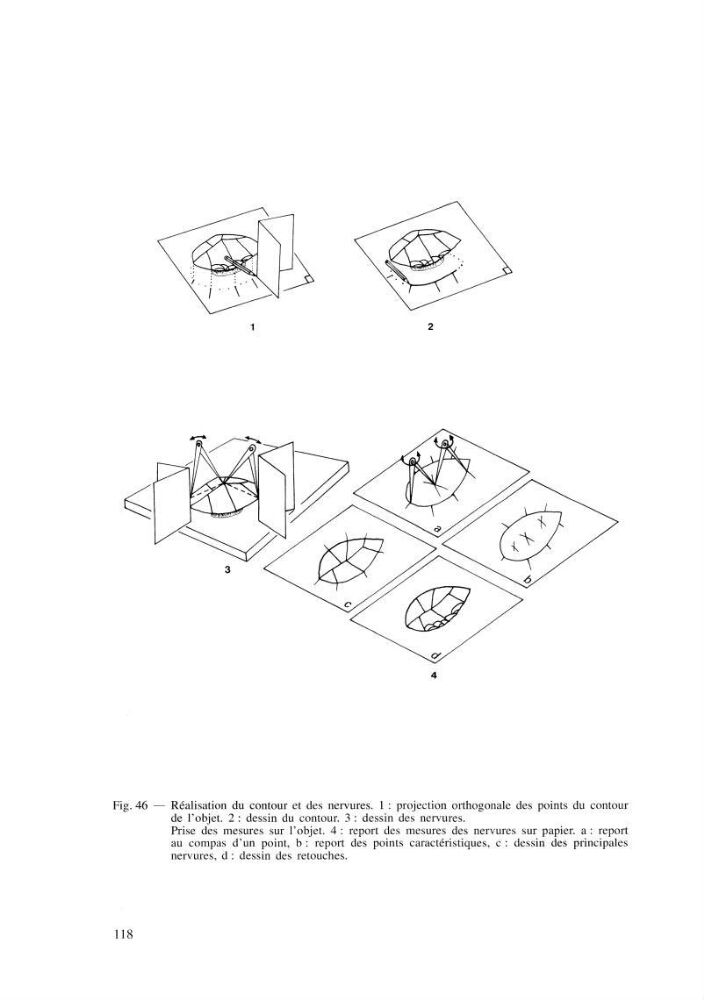

Fig. 46 — Réalisation du contour et des nervures. 1 : projection orthogonale des points du contour
de l'objet. 2 : dessin du contour. 3 : dessin des nervures.
Prise des mesures sur l'objet. 4 : report des mesures des nervures sur papier, a : report
au compas d'un point, b : report des points caractéristiques, c : dessin des principales
nervures, d : dessin des retouches.
