186
6 • Éléments d’une théorie des convertisseurs électromagnétiques...
et rotorique du champ s’écrit, avec les conventions adoptées auparavant :
a S − a R = (v S − v R − V) t + (b S − b R )
(6.42)
Ox
S
Ox R
Ob
Oa
S
Oy S
Oy R
( )
w S
O
( )
w R
O
Oa
RS
Oa
R
Oz

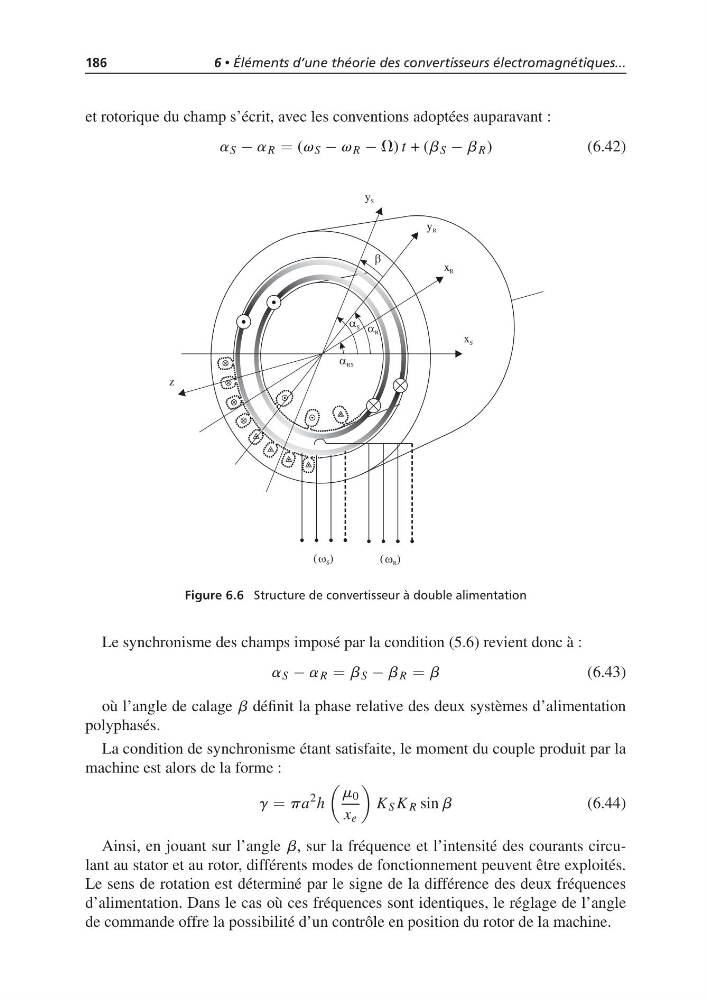

Figure 6.6 Structure de convertisseur à double alimentation
Le synchronisme des champs imposé par la condition (5.6) revient donc à :
a S − a R = b S − b R = b
(6.43)
où l’angle de calage b définit la phase relative des deux systèmes d’alimentation
polyphasés.
La condition de synchronisme étant satisfaite, le moment du couple produit par la
machine est alors de la forme :
g = pa
2 h
m 0
x e
K S K R sin b
(6.44)
Ainsi, en jouant sur l’angle b, sur la fréquence et l’intensité des courants circulant au stator et au rotor, différents modes de fonctionnement peuvent être exploités.
Le sens de rotation est déterminé par le signe de la différence des deux fréquences
d’alimentation. Dans le cas où ces fréquences sont identiques, le réglage de l’angle
de commande offre la possibilité d’un contrôle en position du rotor de la machine.
