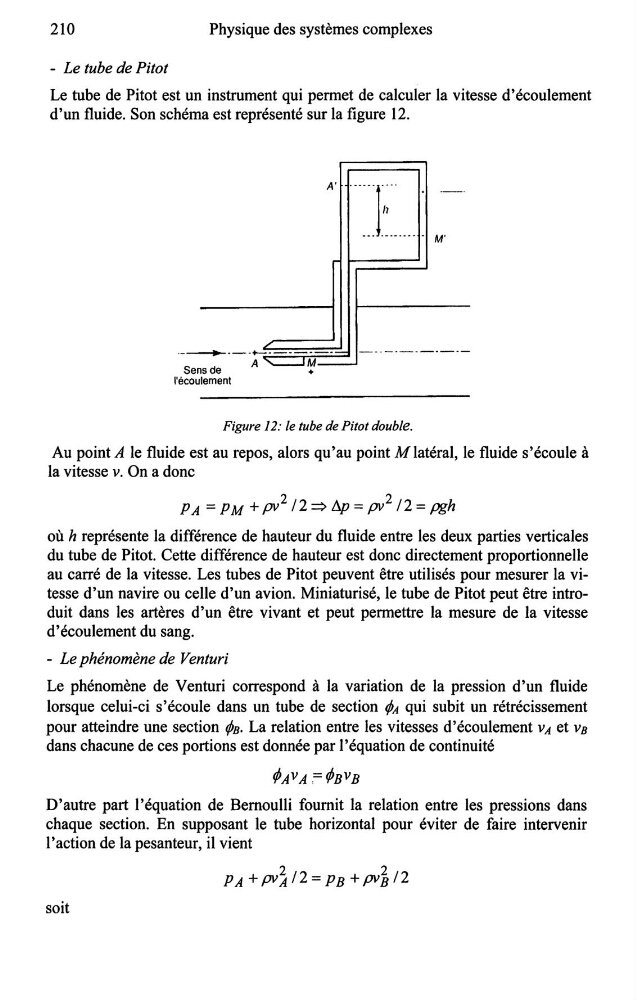

210
Physique des systèmes complexes
- Le tube de Pitot
Le tube de Pitot est un instrument qui permet de calculer la vitesse d'écoulement
d'un fluide. Son schéma est représenté sur la figure 12.
·-=.·-·~t:'----i=::::::;::;~F~ -··-·-·-·-·recou1emen1
Figure 12: le tube de Pitot double.
Au point A le fluide est au repos, alors qu'au point Mlatéral, le fluide s'écoule à
la vitesse v. On a donc
PA= PM+ pv 2 12~!).p=pv 2 12 = pgh
où h représente la différence de hauteur du fluide entre les deux parties verticales
du tube de Pitot. Cette différence de hauteur est donc directement proportionnelle
au carré de la vitesse. Les tubes de Pitot peuvent être utilisés pour mesurer la vitesse d'un navire ou celle d'un avion. Miniaturisé, le tube de Pitot peut être introduit dans les artères d'un être vivant et peut permettre la mesure de la vitesse
d'écoulement du sang.
- Le phénomène de Venturi
Le phénomène de Venturi correspond à la variation de la pression d'un fluide
lorsque celui-ci s'écoule dans un tube de section A qui subit un rétrécissement
pour atteindre une section dans chacune de ces portions est donnée par l'équation de continuité
rfJAv A.= r/Jnvn
D'autre part l'équation de Bernoulli fournit la relation entre les pressions dans
chaque section. En supposant le tube horizontal pour éviter de faire intervenir
l'action de la pesanteur, il vient
2
2
PA+ pv A 12 =PB+ pvB 12
soit
