16
Physique appliquée à l’exposition externe : dosimétrie et radioprotection

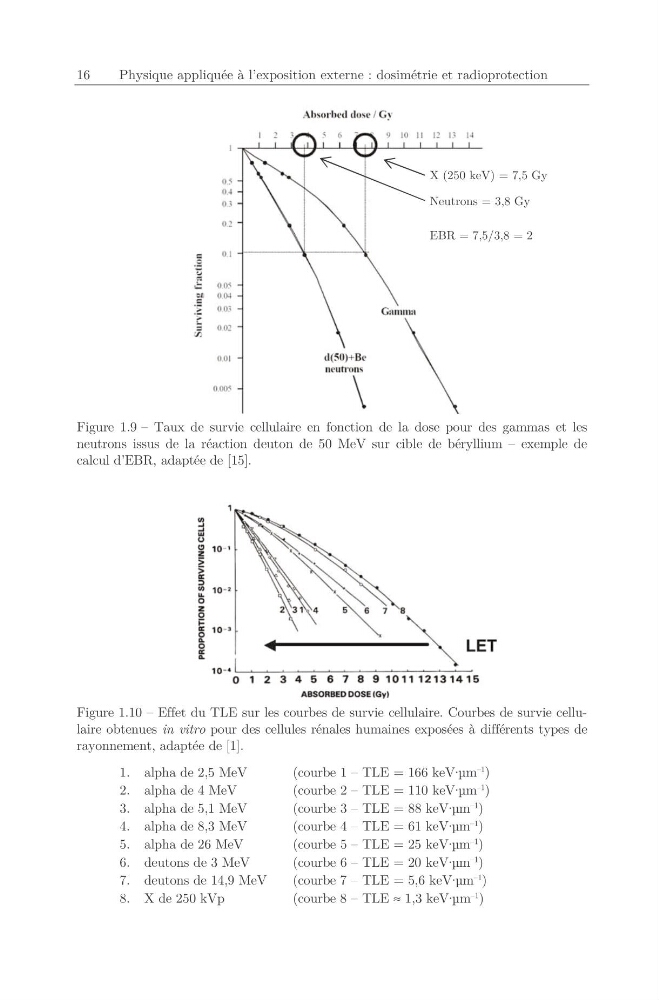

Figure 1.9 – Taux de survie cellulaire en fonction de la dose pour des gammas et les
neutrons issus de la réaction deuton de 50 MeV sur cible de béryllium – exemple de
calcul d’EBR, adaptée de [15].
Figure 1.10 – Effet du TLE sur les courbes de survie cellulaire. Courbes de survie cellulaire obtenues in vitro pour des cellules rénales humaines exposées à différents types de
rayonnement, adaptée de [1].
1. alpha de 2,5 MeV
(courbe 1 – TLE = 166 keV·μm
–1
)
2. alpha de 4 MeV
(courbe 2 – TLE = 110 keV·μm
–1
)
3. alpha de 5,1 MeV
(courbe 3 – TLE = 88 keV·μm
–1
)
4. alpha de 8,3 MeV
(courbe 4 – TLE = 61 keV·μm
–1
)
5. alpha de 26 MeV
(courbe 5 – TLE = 25 keV·μm
–1
)
6. deutons de 3 MeV
(courbe 6 – TLE = 20 keV·μm
–1
)
7. deutons de 14,9 MeV
(courbe 7 – TLE = 5,6 keV·μm
–1
)
8. X de 250 kVp
(courbe 8 – TLE ≈ 1,3 keV·μm
–1
)
X (250 keV) = 7,5 Gy
Neutrons = 3,8 Gy
EBR = 7,5/3,8 = 2
