Physique appliquée à l’exposition externe : dosimétrie et radioprotection
100
200
300
400
500
1
10
100
H*(10) à 1 m (mSv.mn
-1
.mA
-1
)
T e- (keV)
Filtration :
sans
0.2 mm al
0.5 mm al
1 mm al
2 mm al
3 mm al
0.2 mm Cu
0.5 mm Cu
1 mm Cu
2 mm Cu
3mm Cu

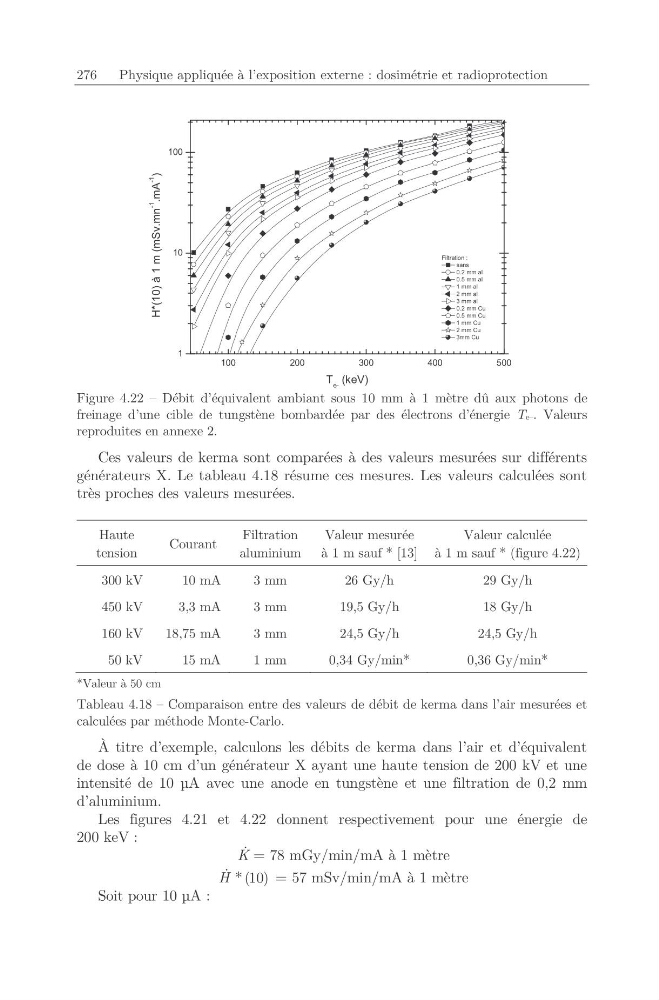

Figure 4.22 – Débit d’équivalent ambiant sous 10 mm à 1 mètre dû aux photons de
freinage d’une cible de tungstène bombardée par des électrons d’énergie Te–. Valeurs
reproduites en annexe 2.
Ces valeurs de kerma sont comparées à des valeurs mesurées sur différents
générateurs X. Le tableau 4.18 résume ces mesures. Les valeurs calculées sont
très proches des valeurs mesurées.
Haute
tension
Courant
Filtration
aluminium
Valeur mesurée
à 1 m sauf * [13]
Valeur calculée
à 1 m sauf * (figure 4.22)
300 kV
10 mA
3 mm
26 Gy/h
29 Gy/h
450 kV
3,3 mA
3 mm
19,5 Gy/h
18 Gy/h
160 kV
18,75 mA
3 mm
24,5 Gy/h
24,5 Gy/h
50 kV
15 mA
1 mm
0,34 Gy/min*
0,36 Gy/min*
*Valeur à 50 cm
Tableau 4.18 – Comparaison entre des valeurs de débit de kerma dans l’air mesurées et
calculées par méthode Monte-Carlo.
À titre d’exemple, calculons les débits de kerma dans l’air et d’équivalent
de dose à 10 cm d’un générateur X ayant une haute tension de 200 kV et une
intensité de 10 μA avec une anode en tungstène et une filtration de 0,2 mm
d’aluminium.
Les figures 4.21 et 4.22 donnent respectivement pour une énergie de
200 keV :
&
K = 78 mGy/min/mA à 1 mètre
* (10)
&
H
= 57 mSv/min/mA à 1 mètre
Soit pour 10 μA :
