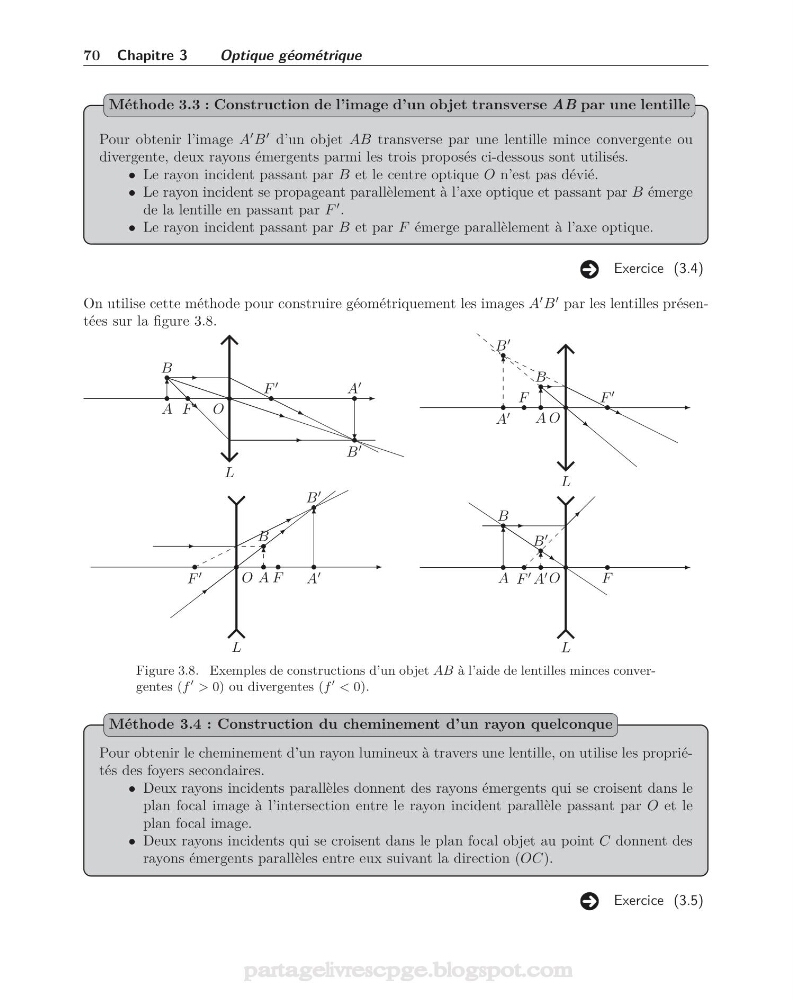

70 Chapitre 3
Optique géométrique
Pour obtenir l’image A
B
d’un objet AB transverse par une lentille mince convergente ou
divergente, deux rayons émergents parmi les trois proposés ci-dessous sont utilisés.
• Le rayon incident passant par B et le centre optique O n’est pas dévié.
• Le rayon incident se propageant parallèlement à l’axe optique et passant par B émerge
de la lentille en passant par F
.
• Le rayon incident passant par B et par F émerge parallèlement à l’axe optique.
Méthode 3.3 : Construction de l’image d’un objet transverse AB par une lentille
Exercice (3.4)
On utilise cette méthode pour construire géométriquement les images A
B
par les lentilles présentées sur la figure 3.8.
L
F
F
O
A
B
B
A
L
F
F
O A
B
B
A
L
F
F
O
A
B
B
A
L
F
F
O
A
B
B
A
Figure 3.8. Exemples de constructions d’un objet AB à l’aide de lentilles minces convergentes (f
> 0) ou divergentes (f
< 0).
Pour obtenir le cheminement d’un rayon lumineux à travers une lentille, on utilise les propriétés des foyers secondaires.
• Deux rayons incidents parallèles donnent des rayons émergents qui se croisent dans le
plan focal image à l’intersection entre le rayon incident parallèle passant par O et le
plan focal image.
• Deux rayons incidents qui se croisent dans le plan focal objet au point C donnent des
rayons émergents parallèles entre eux suivant la direction (OC).
Méthode 3.4 : Construction du cheminement d’un rayon quelconque
Exercice (3.5)
