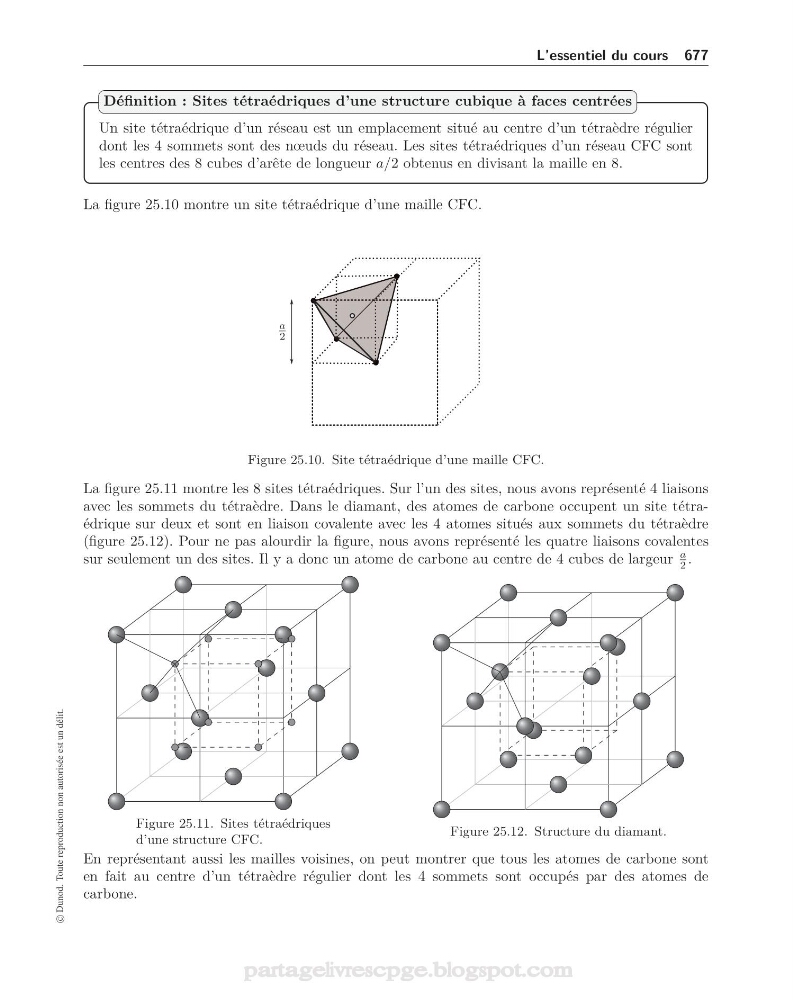

L’essentiel du cours 677
Un site tétraédrique d’un réseau est un emplacement situé au centre d’un tétraèdre régulier
dont les 4 sommets sont des nœuds du réseau. Les sites tétraédriques d’un réseau CFC sont
les centres des 8 cubes d’arête de longueur a/2 obtenus en divisant la maille en 8.
Définition : Sites tétraédriques d’une structure cubique à faces centrées
La figure 25.10 montre un site tétraédrique d’une maille CFC.
a
2
Figure 25.10. Site tétraédrique d’une maille CFC.
La figure 25.11 montre les 8 sites tétraédriques. Sur l’un des sites, nous avons représenté 4 liaisons
avec les sommets du tétraèdre. Dans le diamant, des atomes de carbone occupent un site tétraédrique sur deux et sont en liaison covalente avec les 4 atomes situés aux sommets du tétraèdre
(figure 25.12). Pour ne pas alourdir la figure, nous avons représenté les quatre liaisons covalentes
sur seulement un des sites. Il y a donc un atome de carbone au centre de 4 cubes de largeur
a
2 .
Figure 25.11. Sites tétraédriques
d’une structure CFC.
Figure 25.12. Structure du diamant.
En représentant aussi les mailles voisines, on peut montrer que tous les atomes de carbone sont
en fait au centre d’un tétraèdre régulier dont les 4 sommets sont occupés par des atomes de
carbone.
