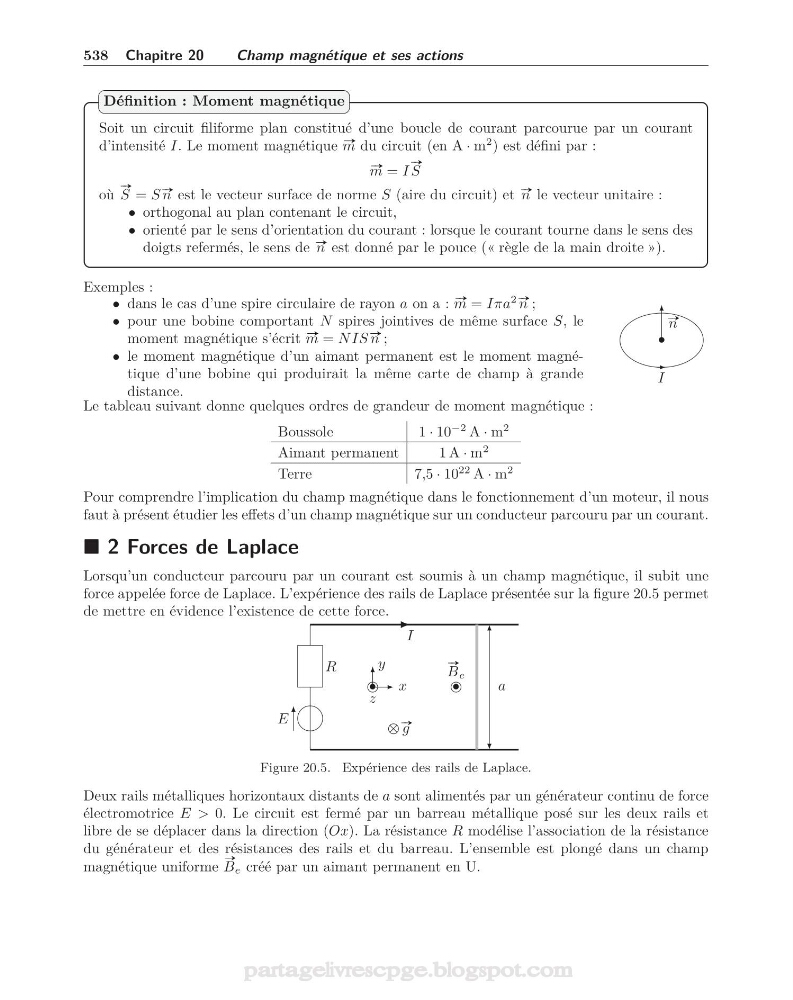

538 Chapitre 20
Champ magnétique et ses actions
Soit un circuit filiforme plan constitué d’une boucle de courant parcourue par un courant
d’intensité I. Le moment magnétique #»
m du circuit (en A · m
2 ) est défini par :
#»
m = I
#»
S
où
#»
S = S #» n est le vecteur surface de norme S (aire du circuit) et #» n le vecteur unitaire :
• orthogonal au plan contenant le circuit,
• orienté par le sens d’orientation du courant : lorsque le courant tourne dans le sens des
doigts refermés, le sens de #» n est donné par le pouce (« règle de la main droite »).
Définition : Moment magnétique
Exemples :
• dans le cas d’une spire circulaire de rayon a on a : #»
m = Iπa
2 #» n ;
• pour une bobine comportant N spires jointives de même surface S, le
moment magnétique s’écrit #»
m = NIS #» n ;
• le moment magnétique d’un aimant permanent est le moment magnétique d’une bobine qui produirait la même carte de champ à grande
distance.
•
#» n
I
Le tableau suivant donne quelques ordres de grandeur de moment magnétique :
Boussole
1 · 10
−2 A · m
2
Aimant permanent
1 A · m
2
Terre
7,5 · 10
22 A · m
2
Pour comprendre l’implication du champ magnétique dans le fonctionnement d’un moteur, il nous
faut à présent étudier les effets d’un champ magnétique sur un conducteur parcouru par un courant.
2 Forces de Laplace
Lorsqu’un conducteur parcouru par un courant est soumis à un champ magnétique, il subit une
force appelée force de Laplace. L’expérience des rails de Laplace présentée sur la figure 20.5 permet
de mettre en évidence l’existence de cette force.
E
R
•
#»
B e
I
a
x
y
•
z
× #» g
Figure 20.5. Expérience des rails de Laplace.
Deux rails métalliques horizontaux distants de a sont alimentés par un générateur continu de force
électromotrice E > 0. Le circuit est fermé par un barreau métallique posé sur les deux rails et
libre de se déplacer dans la direction (Ox). La résistance R modélise l’association de la résistance
du générateur et des résistances des rails et du barreau. L’ensemble est plongé dans un champ
magnétique uniforme
#»
B e créé par un aimant permanent en U.
