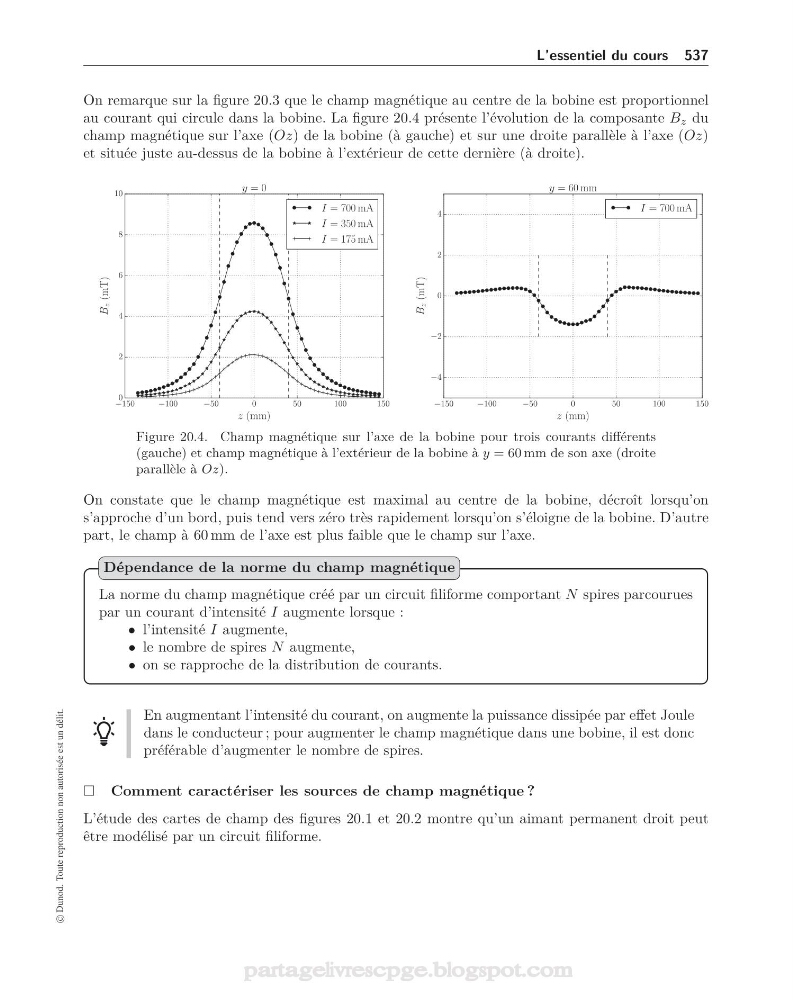

L’essentiel du cours 537
On remarque sur la figure 20.3 que le champ magnétique au centre de la bobine est proportionnel
au courant qui circule dans la bobine. La figure 20.4 présente l’évolution de la composante B z du
champ magnétique sur l’axe (Oz) de la bobine (à gauche) et sur une droite parallèle à l’axe (Oz)
et située juste au-dessus de la bobine à l’extérieur de cette dernière (à droite).
−150
−100
−50
0
50
100
150
z (mm)
0
2
4
6
8
10
B
z (mT)
y = 0
I = 700 mA
I = 350 mA
I = 175 mA
−150
−100
−50
0
50
100
150
z (mm)
−4
−2
0
2
4
B
z (mT)
y = 60 mm
I = 700 mA
Figure 20.4. Champ magnétique sur l’axe de la bobine pour trois courants différents
(gauche) et champ magnétique à l’extérieur de la bobine à y = 60 mm de son axe (droite
parallèle à Oz).
On constate que le champ magnétique est maximal au centre de la bobine, décroît lorsqu’on
s’approche d’un bord, puis tend vers zéro très rapidement lorsqu’on s’éloigne de la bobine. D’autre
part, le champ à 60 mm de l’axe est plus faible que le champ sur l’axe.
La norme du champ magnétique créé par un circuit filiforme comportant N spires parcourues
par un courant d’intensité I augmente lorsque :
• l’intensité I augmente,
• le nombre de spires N augmente,
• on se rapproche de la distribution de courants.
Dépendance de la norme du champ magnétique
En augmentant l’intensité du courant, on augmente la puissance dissipée par effet Joule
dans le conducteur ; pour augmenter le champ magnétique dans une bobine, il est donc
préférable d’augmenter le nombre de spires.
Comment caractériser les sources de champ magnétique ?
L’étude des cartes de champ des figures 20.1 et 20.2 montre qu’un aimant permanent droit peut
être modélisé par un circuit filiforme.
