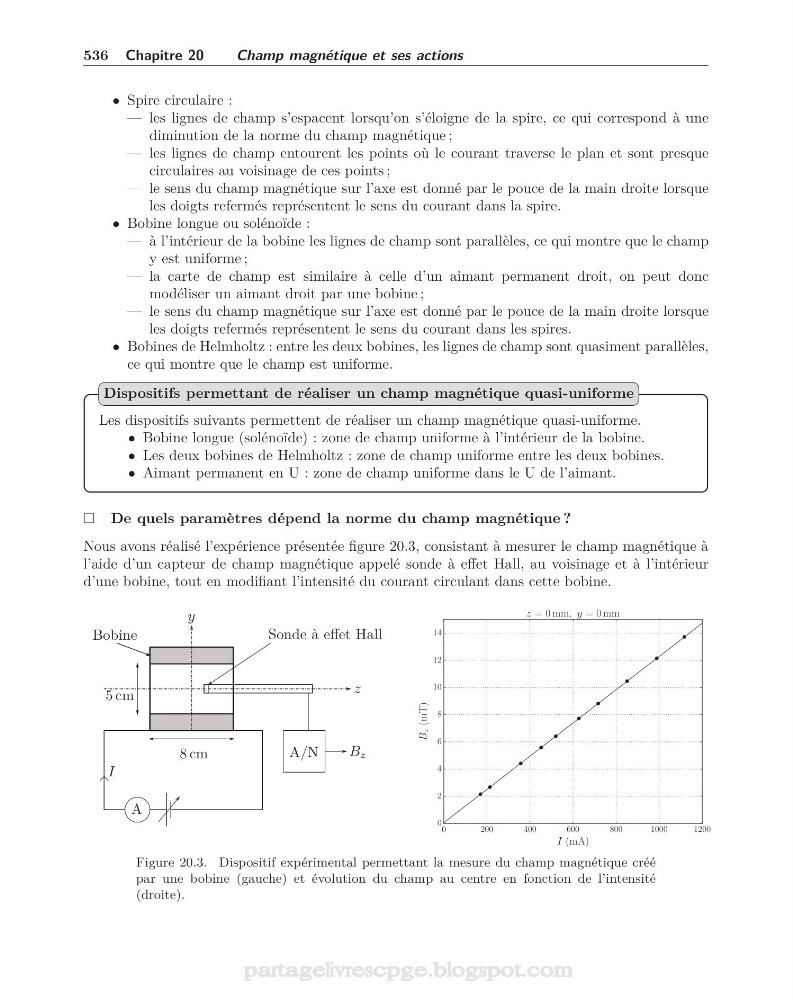

536 Chapitre 20
Champ magnétique et ses actions
• Spire circulaire :
— les lignes de champ s’espacent lorsqu’on s’éloigne de la spire, ce qui correspond à une
diminution de la norme du champ magnétique ;
— les lignes de champ entourent les points où le courant traverse le plan et sont presque
circulaires au voisinage de ces points ;
— le sens du champ magnétique sur l’axe est donné par le pouce de la main droite lorsque
les doigts refermés représentent le sens du courant dans la spire.
• Bobine longue ou solénoïde :
— à l’intérieur de la bobine les lignes de champ sont parallèles, ce qui montre que le champ
y est uniforme ;
— la carte de champ est similaire à celle d’un aimant permanent droit, on peut donc
modéliser un aimant droit par une bobine ;
— le sens du champ magnétique sur l’axe est donné par le pouce de la main droite lorsque
les doigts refermés représentent le sens du courant dans les spires.
• Bobines de Helmholtz : entre les deux bobines, les lignes de champ sont quasiment parallèles,
ce qui montre que le champ est uniforme.
Les dispositifs suivants permettent de réaliser un champ magnétique quasi-uniforme.
• Bobine longue (solénoïde) : zone de champ uniforme à l’intérieur de la bobine.
• Les deux bobines de Helmholtz : zone de champ uniforme entre les deux bobines.
• Aimant permanent en U : zone de champ uniforme dans le U de l’aimant.
Dispositifs permettant de réaliser un champ magnétique quasi-uniforme
De quels paramètres dépend la norme du champ magnétique ?
Nous avons réalisé l’expérience présentée figure 20.3, consistant à mesurer le champ magnétique à
l’aide d’un capteur de champ magnétique appelé sonde à effet Hall, au voisinage et à l’intérieur
d’une bobine, tout en modifiant l’intensité du courant circulant dans cette bobine.
8 cm
A/N
B z
z
y
A
I
Bobine
Sonde à effet Hall
5 cm
0
200
400
600
800
1000
1200
I (mA)
0
2
4
6
8
10
12
14
B
z (mT)
z = 0 mm, y = 0 mm
Figure 20.3. Dispositif expérimental permettant la mesure du champ magnétique créé
par une bobine (gauche) et évolution du champ au centre en fonction de l’intensité
(droite).
