L’essentiel du cours 535
S
N
Aimant permanent
−4
−2
0
2
4
−4
−2
0
2
4
z
r
Spire

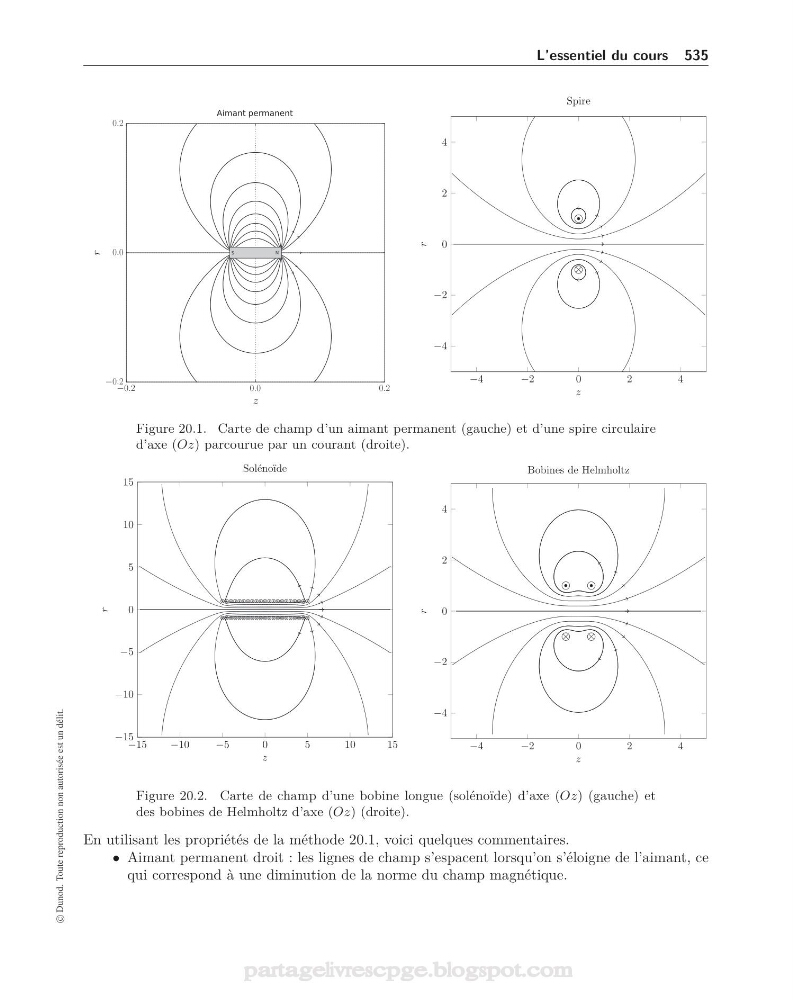

Figure 20.1. Carte de champ d’un aimant permanent (gauche) et d’une spire circulaire
d’axe (Oz) parcourue par un courant (droite).
−15
−10
−5
0
5
1 0
1 5
−15
−10
−5
0
5
10
15
z
r
Sol´ eno¨ ıde
−4
−2
0
2
4
−4
−2
0
2
4
z
r
Bobines de Helmholtz
Figure 20.2. Carte de champ d’une bobine longue (solénoïde) d’axe (Oz) (gauche) et
des bobines de Helmholtz d’axe (Oz) (droite).
En utilisant les propriétés de la méthode 20.1, voici quelques commentaires.
• Aimant permanent droit : les lignes de champ s’espacent lorsqu’on s’éloigne de l’aimant, ce
qui correspond à une diminution de la norme du champ magnétique.
