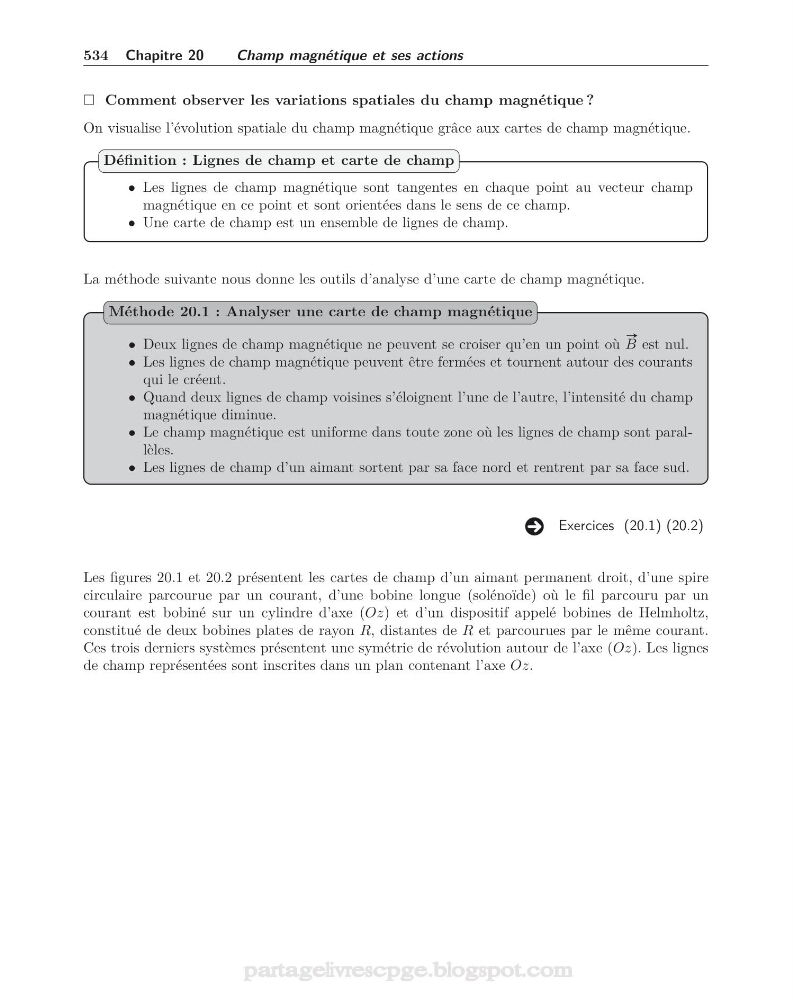

534 Chapitre 20
Champ magnétique et ses actions
Comment observer les variations spatiales du champ magnétique ?
On visualise l’évolution spatiale du champ magnétique grâce aux cartes de champ magnétique.
• Les lignes de champ magnétique sont tangentes en chaque point au vecteur champ
magnétique en ce point et sont orientées dans le sens de ce champ.
• Une carte de champ est un ensemble de lignes de champ.
Définition : Lignes de champ et carte de champ
La méthode suivante nous donne les outils d’analyse d’une carte de champ magnétique.
• Deux lignes de champ magnétique ne peuvent se croiser qu’en un point où
#»
B est nul.
• Les lignes de champ magnétique peuvent être fermées et tournent autour des courants
qui le créent.
• Quand deux lignes de champ voisines s’éloignent l’une de l’autre, l’intensité du champ
magnétique diminue.
• Le champ magnétique est uniforme dans toute zone où les lignes de champ sont parallèles.
• Les lignes de champ d’un aimant sortent par sa face nord et rentrent par sa face sud.
Méthode 20.1 : Analyser une carte de champ magnétique
Exercices (20.1) (20.2)
Les figures 20.1 et 20.2 présentent les cartes de champ d’un aimant permanent droit, d’une spire
circulaire parcourue par un courant, d’une bobine longue (solénoïde) où le fil parcouru par un
courant est bobiné sur un cylindre d’axe (Oz) et d’un dispositif appelé bobines de Helmholtz,
constitué de deux bobines plates de rayon R, distantes de R et parcourues par le même courant.
Ces trois derniers systèmes présentent une symétrie de révolution autour de l’axe (Oz). Les lignes
de champ représentées sont inscrites dans un plan contenant l’axe Oz.
