44 Chapitre 2
Propagation et superposition des signaux
des trous de différents diamètres, nous constatons que l’étalement est d’autant plus important que
a est faible.
Ainsi, le phénomène de diffraction est d’autant plus prononcé que les dimensions de
l’ouverture qui restreint le passage de la lumière sont faibles.

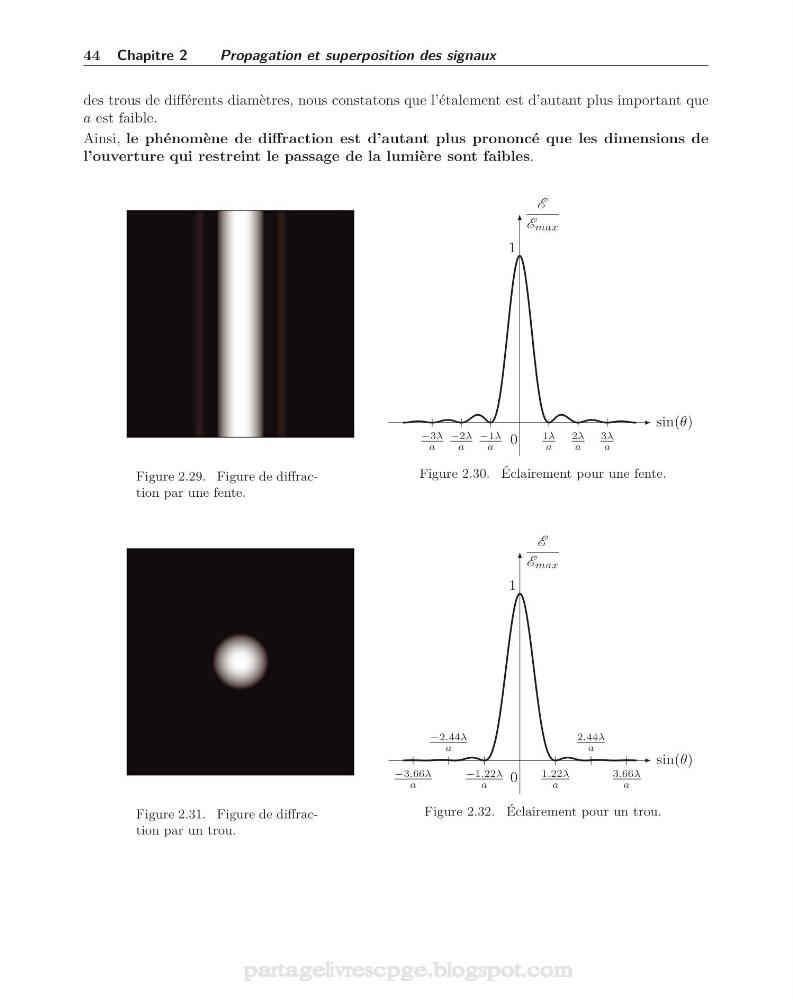

Figure 2.29. Figure de diffraction par une fente.
sin(θ)
E
E max
−3λ
a
−2λ
a
−1λ
a
1λ
a
2λ
a
3λ
a
0
1
Figure 2.30. Éclairement pour une fente.
Figure 2.31. Figure de diffraction par un trou.
sin(θ)
E
E max
−3.66λ
a
−1.22λ
a
1.22λ
a
3.66λ
a
−2.44λ
a
2.44λ
a
0
1
Figure 2.32. Éclairement pour un trou.
