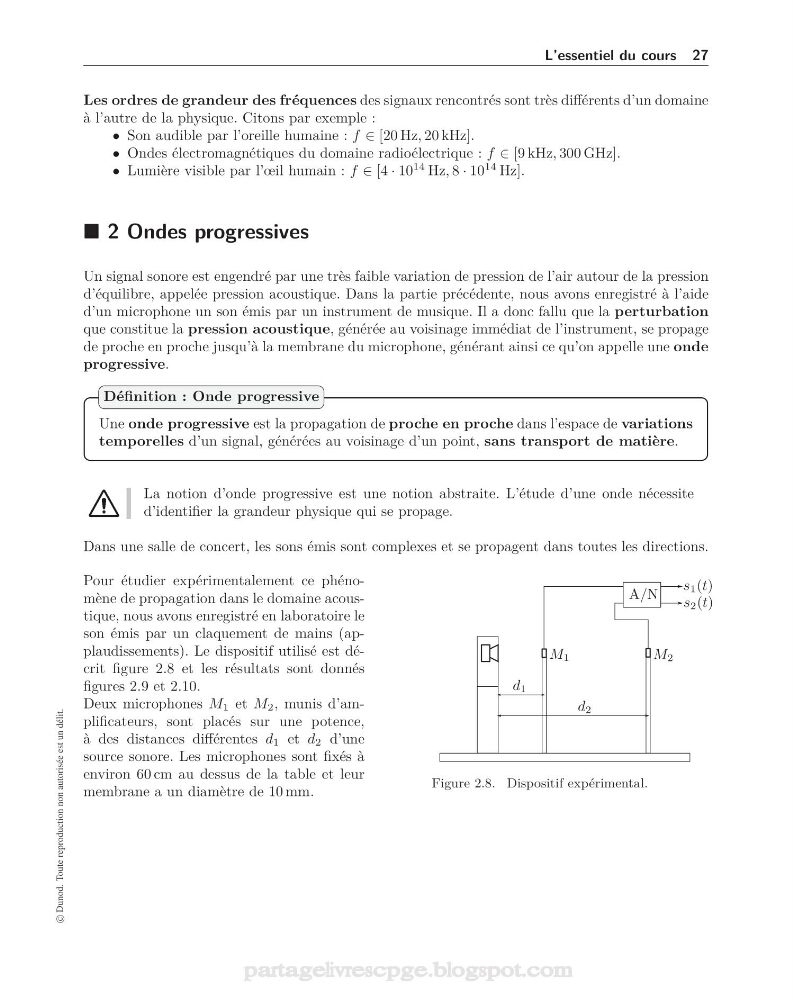

L’essentiel du cours 27
Les ordres de grandeur des fréquences des signaux rencontrés sont très différents d’un domaine
à l’autre de la physique. Citons par exemple :
• Son audible par l’oreille humaine : f ∈ [20 Hz, 20 kHz].
• Ondes électromagnétiques du domaine radioélectrique : f ∈ [9 kHz, 300 GHz].
• Lumière visible par l’œil humain : f ∈ [4 · 10
14 Hz, 8 · 10
14 Hz].
2 Ondes progressives
Un signal sonore est engendré par une très faible variation de pression de l’air autour de la pression
d’équilibre, appelée pression acoustique. Dans la partie précédente, nous avons enregistré à l’aide
d’un microphone un son émis par un instrument de musique. Il a donc fallu que la perturbation
que constitue la pression acoustique, générée au voisinage immédiat de l’instrument, se propage
de proche en proche jusqu’à la membrane du microphone, générant ainsi ce qu’on appelle une onde
progressive.
Une onde progressive est la propagation de proche en proche dans l’espace de variations
temporelles d’un signal, générées au voisinage d’un point, sans transport de matière.
Définition : Onde progressive
La notion d’onde progressive est une notion abstraite. L’étude d’une onde nécessite
d’identifier la grandeur physique qui se propage.
Dans une salle de concert, les sons émis sont complexes et se propagent dans toutes les directions.
Pour étudier expérimentalement ce phénomène de propagation dans le domaine acoustique, nous avons enregistré en laboratoire le
son émis par un claquement de mains (applaudissements). Le dispositif utilisé est décrit figure 2.8 et les résultats sont donnés
figures 2.9 et 2.10.
Deux microphones M 1 et M 2 , munis d’amplificateurs, sont placés sur une potence,
à des distances différentes d 1 et d 2 d’une
source sonore. Les microphones sont fixés à
environ 60 cm au dessus de la table et leur
membrane a un diamètre de 10 mm.
d 1
d 2
M 1
M 2
s 1 (t)
s 2 (t)
A/N
Figure 2.8. Dispositif expérimental.
