240 Chapitre 9
Filtrage linéaire
0
2
4
6
8
10
1.0
1.1
1.2
1.3
1.4
1.5
1.6
1.7
e(t) (V)
0
2
4
6
8
10
t (s)
1.0
1.1
1.2
1.3
1.4
1.5
1.6
1.7
s(t) (V)
Signal d
acc´ elerom` etre
0
20
40
60
80
100
−100
−80
−60
−40
−20
0
˜
E (dB)
0
20
40
60
80
100
f (Hz)
−100
−80
−60
−40
−20
0
˜
S (dB)
Spectres

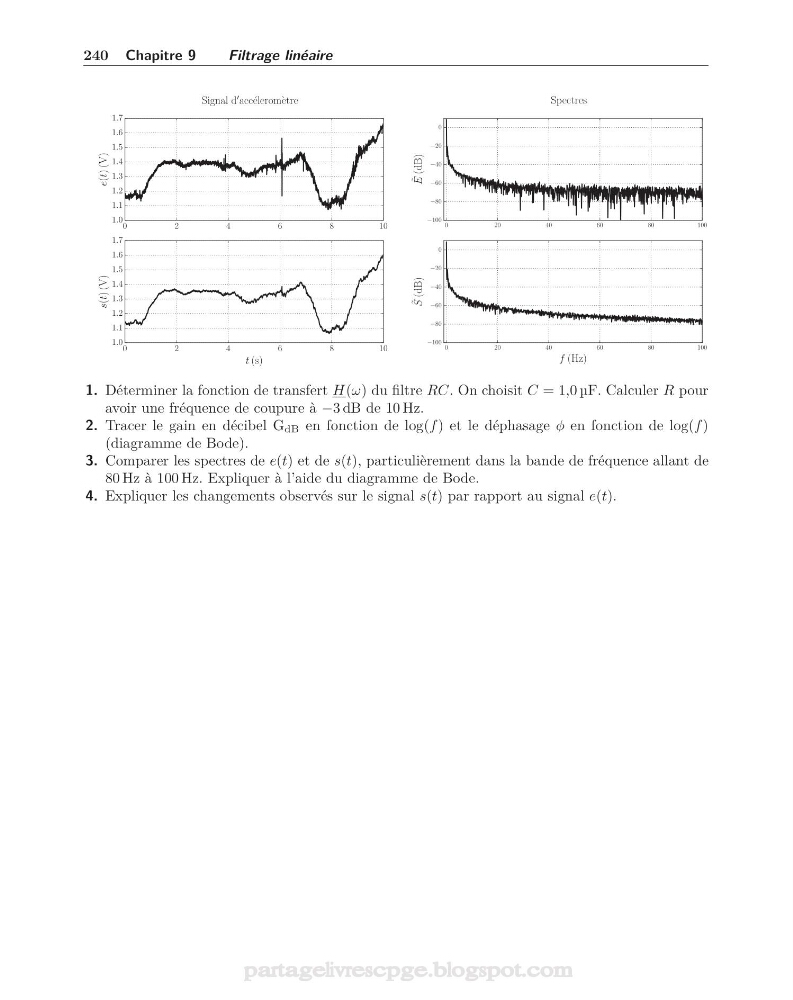

1. Déterminer la fonction de transfert H(ω) du filtre RC. On choisit C = 1,0 μF. Calculer R pour
avoir une fréquence de coupure à −3 dB de 10 Hz.
2. Tracer le gain en décibel G dB en fonction de log(f ) et le déphasage φ en fonction de log(f )
(diagramme de Bode).
3. Comparer les spectres de e(t) et de s(t), particulièrement dans la bande de fréquence allant de
80 Hz à 100 Hz. Expliquer à l’aide du diagramme de Bode.
4. Expliquer les changements observés sur le signal s(t) par rapport au signal e(t).
