238 Chapitre 9
Filtrage linéaire

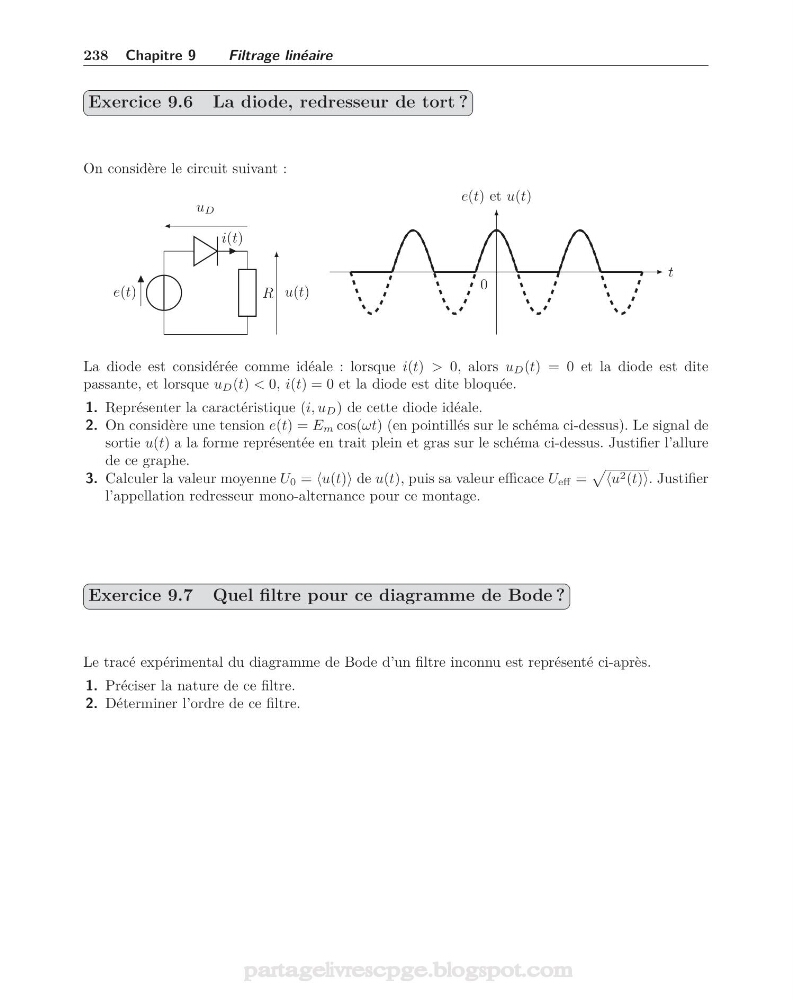

Exercice 9.6 La diode, redresseur de tort ?
On considère le circuit suivant :
e(t)
i(t)
R
u D
u(t)
t
e(t) et u(t)
0
La diode est considérée comme idéale : lorsque i(t) > 0, alors u D (t) = 0 et la diode est dite
passante, et lorsque u D (t) < 0, i(t) = 0 et la diode est dite bloquée.
1. Représenter la caractéristique (i, u D ) de cette diode idéale.
2. On considère une tension e(t) = E m cos(ωt) (en pointillés sur le schéma ci-dessus). Le signal de
sortie u(t) a la forme représentée en trait plein et gras sur le schéma ci-dessus. Justifier l’allure
de ce graphe.
3. Calculer la valeur moyenne U 0 = u(t) de u(t), puis sa valeur efficace U eff =
u 2 (t). Justifier
l’appellation redresseur mono-alternance pour ce montage.
Exercice 9.7 Quel filtre pour ce diagramme de Bode ?
Le tracé expérimental du diagramme de Bode d’un filtre inconnu est représenté ci-après.
1. Préciser la nature de ce filtre.
2. Déterminer l’ordre de ce filtre.
