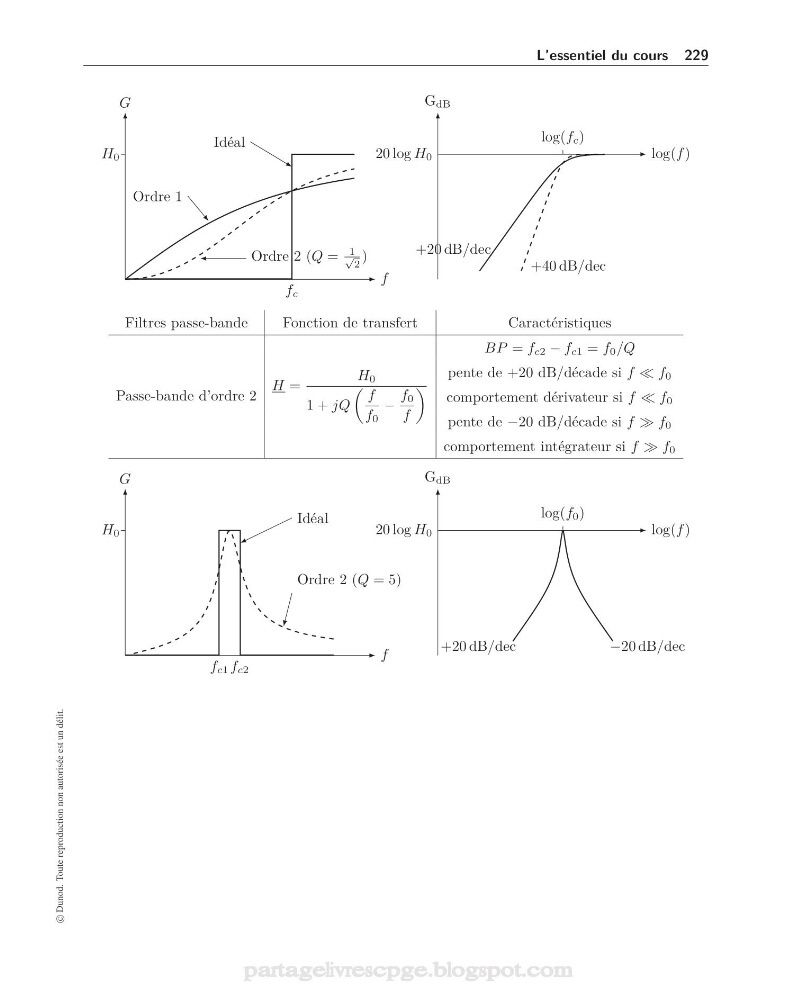

L’essentiel du cours 229
f
G
f c
H 0
Idéal
Ordre 1
Ordre 2 (Q =
1
√
2
)
log(f )
G dB
20 log H 0
log(f c )
+20 dB/dec
+40 dB/dec
Filtres passe-bande
Fonction de transfert
Caractéristiques
Passe-bande d’ordre 2
H =
H 0
1 + jQ
f
f 0
−
f 0
f
BP = f c2 − f c1 = f 0 /Q
pente de +20 dB/décade si f f 0
comportement dérivateur si f f 0
pente de −20 dB/décade si f f 0
comportement intégrateur si f f 0
f
G
f c1 f c2
H 0
Idéal
Ordre 2 (Q = 5)
log(f )
G dB
20 log H 0
log(f 0 )
−20 dB/dec
+20 dB/dec
