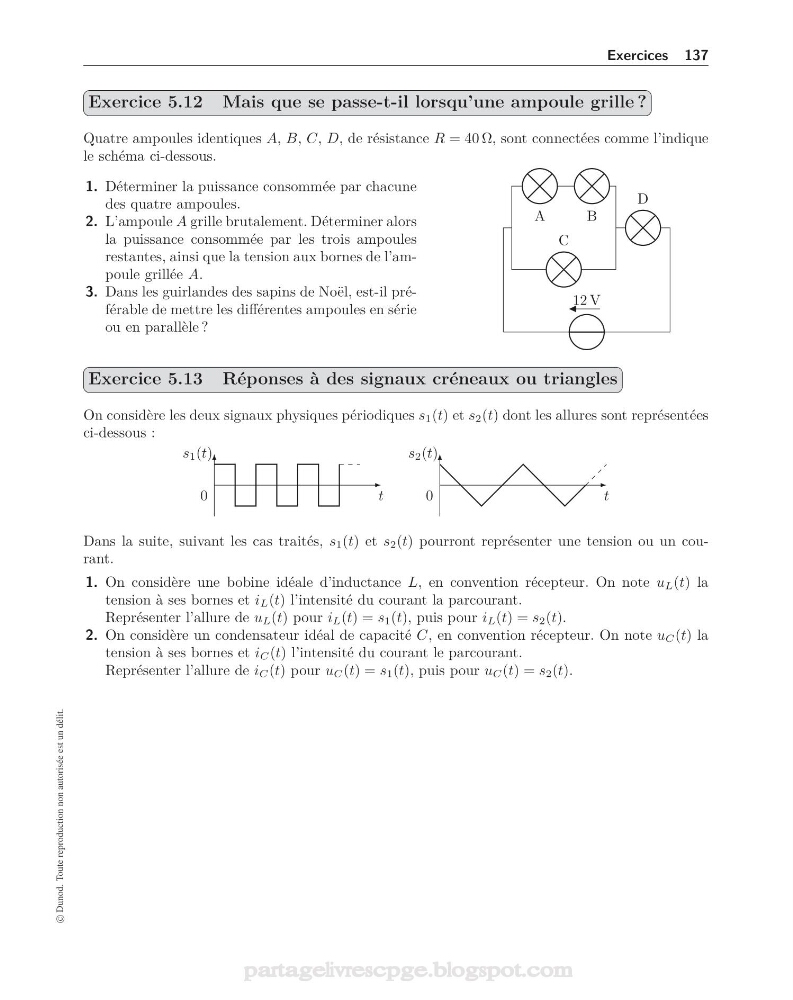

Exercices 137
Exercice 5.12 Mais que se passe-t-il lorsqu’une ampoule grille ?
Quatre ampoules identiques A, B, C, D, de résistance R = 40 Ω, sont connectées comme l’indique
le schéma ci-dessous.
1. Déterminer la puissance consommée par chacune
des quatre ampoules.
2. L’ampoule A grille brutalement. Déterminer alors
la puissance consommée par les trois ampoules
restantes, ainsi que la tension aux bornes de l’ampoule grillée A.
3. Dans les guirlandes des sapins de Noël, est-il préférable de mettre les différentes ampoules en série
ou en parallèle ?
12 V
C
B
A
D
Exercice 5.13 Réponses à des signaux créneaux ou triangles
On considère les deux signaux physiques périodiques s 1 (t) et s 2 (t) dont les allures sont représentées
ci-dessous :
s 1 (t)
0
t
s 2 (t)
t
0
Dans la suite, suivant les cas traités, s 1 (t) et s 2 (t) pourront représenter une tension ou un courant.
1. On considère une bobine idéale d’inductance L, en convention récepteur. On note u L (t) la
tension à ses bornes et i L (t) l’intensité du courant la parcourant.
Représenter l’allure de u L (t) pour i L (t) = s 1 (t), puis pour i L (t) = s 2 (t).
2. On considère un condensateur idéal de capacité C, en convention récepteur. On note u C (t) la
tension à ses bornes et i C (t) l’intensité du courant le parcourant.
Représenter l’allure de i C (t) pour u C (t) = s 1 (t), puis pour u C (t) = s 2 (t).
© Dunod. Toute reproduction non autorisée est un délit.
