130 Chapitre 5
Circuits électriques dans l’ARQS
Interro de cours

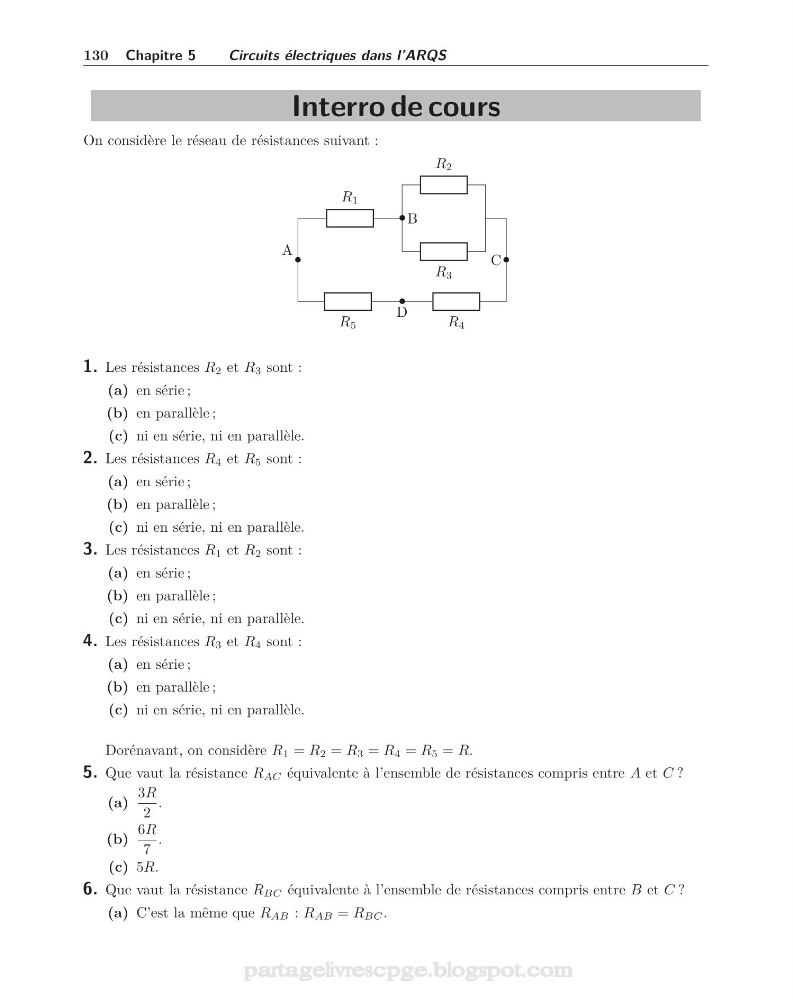

On considère le réseau de résistances suivant :
R 1
R 2
R 3
R 4
R 5
•
A
• B
•
C
•
D
1. Les résistances R 2 et R 3 sont :
(a) en série ;
(b) en parallèle ;
(c) ni en série, ni en parallèle.
2. Les résistances R 4 et R 5 sont :
(a) en série ;
(b) en parallèle ;
(c) ni en série, ni en parallèle.
3. Les résistances R 1 et R 2 sont :
(a) en série ;
(b) en parallèle ;
(c) ni en série, ni en parallèle.
4. Les résistances R 3 et R 4 sont :
(a) en série ;
(b) en parallèle ;
(c) ni en série, ni en parallèle.
Dorénavant, on considère R 1 = R 2 = R 3 = R 4 = R 5 = R.
5. Que vaut la résistance R AC équivalente à l’ensemble de résistances compris entre A et C ?
(a)
3R
2
.
(b)
6R
7
.
(c) 5R.
6. Que vaut la résistance R BC équivalente à l’ensemble de résistances compris entre B et C ?
(a) C’est la même que R AB : R AB = R BC .
