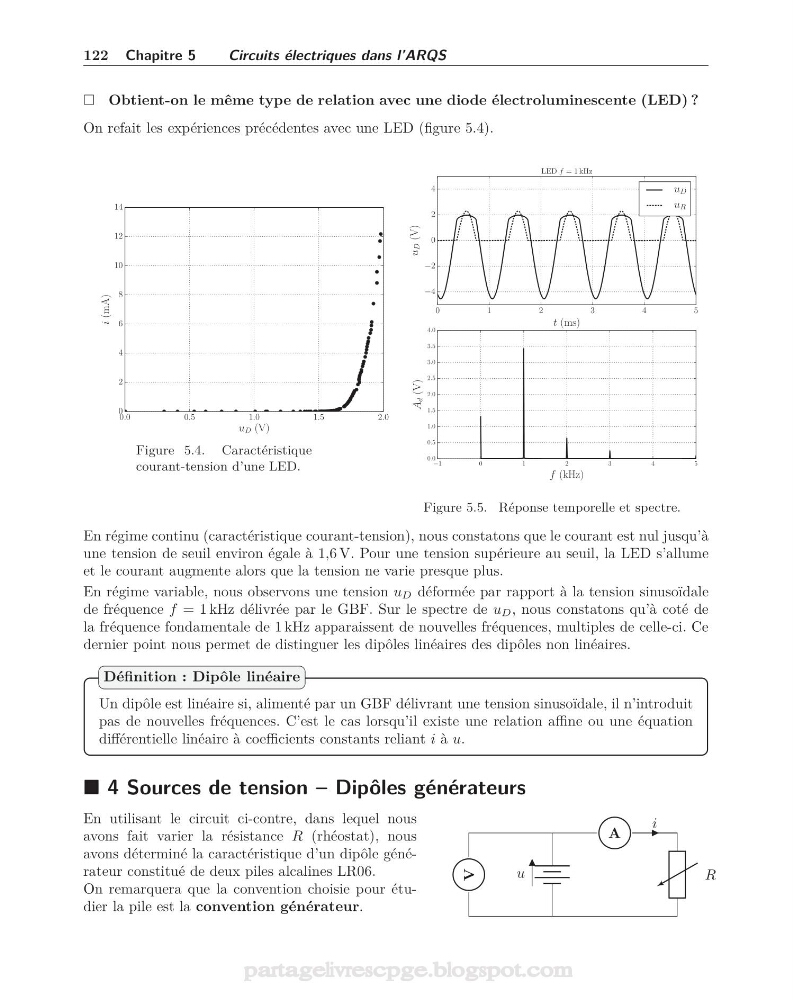

122 Chapitre 5
Circuits électriques dans l’ARQS
Obtient-on le même type de relation avec une diode électroluminescente (LED) ?
On refait les expériences précédentes avec une LED (figure 5.4).
0.0
0.5
1.0
1.5
2.0
u D (V)
0
2
4
6
8
10
12
14
i (mA)
Figure 5.4. Caractéristique
courant-tension d’une LED.
0
1
2
3
4
5
t (ms)
−4
−2
0
2
4
u
D (V)
LED f = 1 kHz
u D
u R
−1
0
1
2
3
4
5
f (kHz)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
A
d (V)
Figure 5.5. Réponse temporelle et spectre.
En régime continu (caractéristique courant-tension), nous constatons que le courant est nul jusqu’à
une tension de seuil environ égale à 1,6 V. Pour une tension supérieure au seuil, la LED s’allume
et le courant augmente alors que la tension ne varie presque plus.
En régime variable, nous observons une tension u D déformée par rapport à la tension sinusoïdale
de fréquence f = 1 kHz délivrée par le GBF. Sur le spectre de u D , nous constatons qu’à coté de
la fréquence fondamentale de 1 kHz apparaissent de nouvelles fréquences, multiples de celle-ci. Ce
dernier point nous permet de distinguer les dipôles linéaires des dipôles non linéaires.
Un dipôle est linéaire si, alimenté par un GBF délivrant une tension sinusoïdale, il n’introduit
pas de nouvelles fréquences. C’est le cas lorsqu’il existe une relation affine ou une équation
différentielle linéaire à coefficients constants reliant i à u.
Définition : Dipôle linéaire
4 Sources de tension – Dipôles générateurs
En utilisant le circuit ci-contre, dans lequel nous
avons fait varier la résistance R (rhéostat), nous
avons déterminé la caractéristique d’un dipôle générateur constitué de deux piles alcalines LR06.
On remarquera que la convention choisie pour étudier la pile est la convention générateur.
u
A
i
R
V
