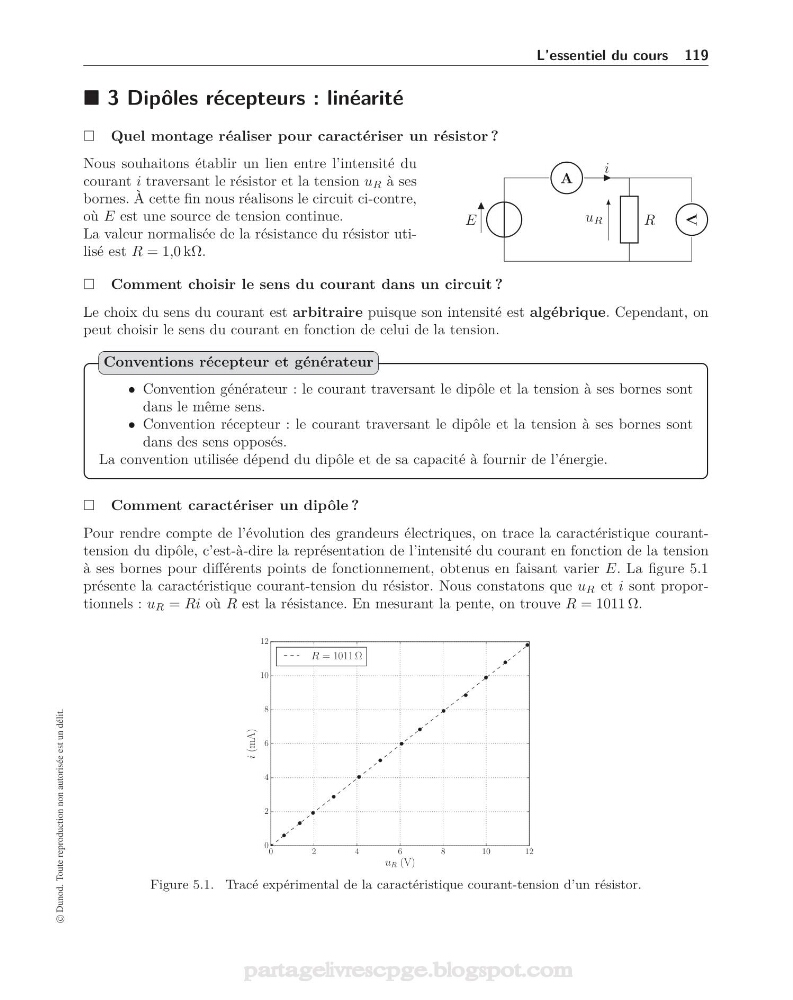

3 Dipôles récepteurs : linéarité
Quel montage réaliser pour caractériser un résistor ?
Nous souhaitons établir un lien entre l’intensité du
courant i traversant le résistor et la tension u R à ses
bornes. À cette fin nous réalisons le circuit ci-contre,
où E est une source de tension continue.
La valeur normalisée de la résistance du résistor utilisé est R = 1,0 kΩ.
E
A
i
R
u R
V
Comment choisir le sens du courant dans un circuit ?
Le choix du sens du courant est arbitraire puisque son intensité est algébrique. Cependant, on
peut choisir le sens du courant en fonction de celui de la tension.
• Convention générateur : le courant traversant le dipôle et la tension à ses bornes sont
dans le même sens.
• Convention récepteur : le courant traversant le dipôle et la tension à ses bornes sont
dans des sens opposés.
La convention utilisée dépend du dipôle et de sa capacité à fournir de l’énergie.
Conventions récepteur et générateur
Comment caractériser un dipôle ?
Pour rendre compte de l’évolution des grandeurs électriques, on trace la caractéristique couranttension du dipôle, c’est-à-dire la représentation de l’intensité du courant en fonction de la tension
à ses bornes pour différents points de fonctionnement, obtenus en faisant varier E. La figure 5.1
présente la caractéristique courant-tension du résistor. Nous constatons que u R et i sont proportionnels : u R = Ri où R est la résistance. En mesurant la pente, on trouve R = 1011 Ω.
0
2
4
6
8
10
12
u R (V)
0
2
4
6
8
10
12
i (mA)
R = 1011 Ω
Figure 5.1. Tracé expérimental de la caractéristique courant-tension d’un résistor.
