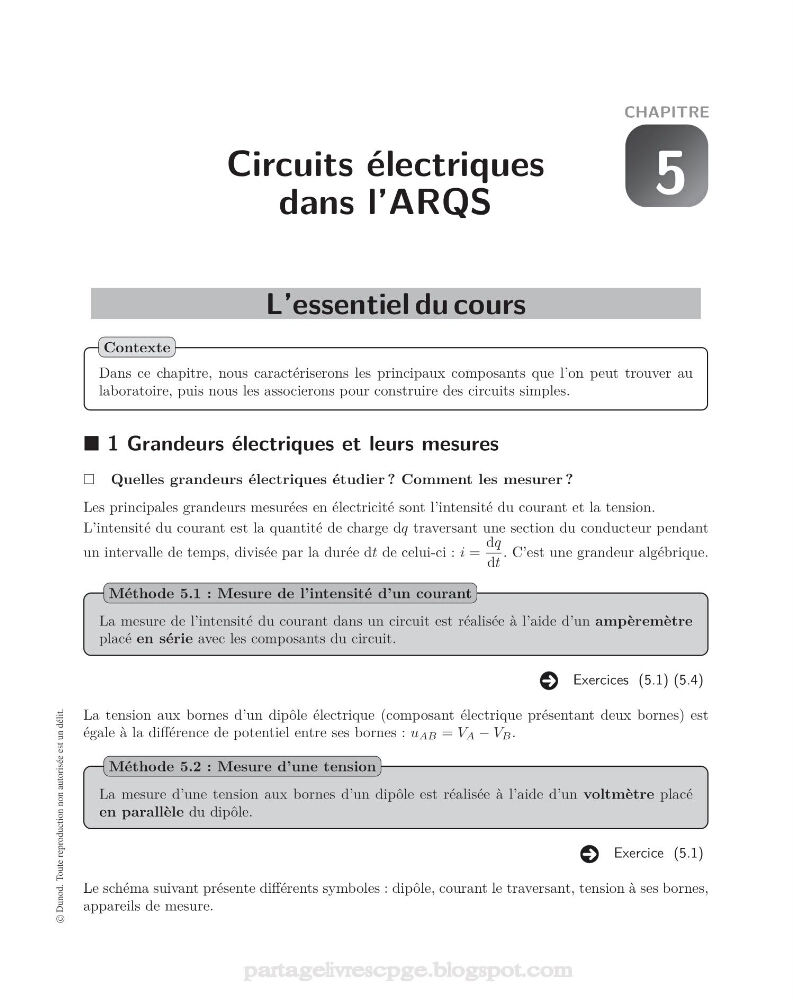

5
CHAPITRE
Circuits électriques
dans l’ARQS
L’essentiel du cours
Dans ce chapitre, nous caractériserons les principaux composants que l’on peut trouver au
laboratoire, puis nous les associerons pour construire des circuits simples.
Contexte
1 Grandeurs électriques et leurs mesures
Quelles grandeurs électriques étudier ? Comment les mesurer ?
Les principales grandeurs mesurées en électricité sont l’intensité du courant et la tension.
L’intensité du courant est la quantité de charge dq traversant une section du conducteur pendant
un intervalle de temps, divisée par la durée dt de celui-ci : i =
dq
dt
. C’est une grandeur algébrique.
La mesure de l’intensité du courant dans un circuit est réalisée à l’aide d’un ampèremètre
placé en série avec les composants du circuit.
Méthode 5.1 : Mesure de l’intensité d’un courant
Exercices (5.1) (5.4)
La tension aux bornes d’un dipôle électrique (composant électrique présentant deux bornes) est
égale à la différence de potentiel entre ses bornes : u AB = V A − V B .
La mesure d’une tension aux bornes d’un dipôle est réalisée à l’aide d’un voltmètre placé
en parallèle du dipôle.
Méthode 5.2 : Mesure d’une tension
Exercice (5.1)
Le schéma suivant présente différents symboles : dipôle, courant le traversant, tension à ses bornes,
appareils de mesure.
