254
11 Multiphysique
11.1.5 Cas d’un ´
ecoulement autour d’un cylindre dans un canal
Consid´ erons un ´
ecoulement horizontal uniforme autour d’une rang´ ee de cylindres
align´ es verticalement. La p´ eriodicit´ e du probl` eme permettent de r´ eduire le domaine
`
a une seule cellule limit´ ee verticalement par des plans de sym´ etrie.
(a)
(b)
(c)
(d)
(e)

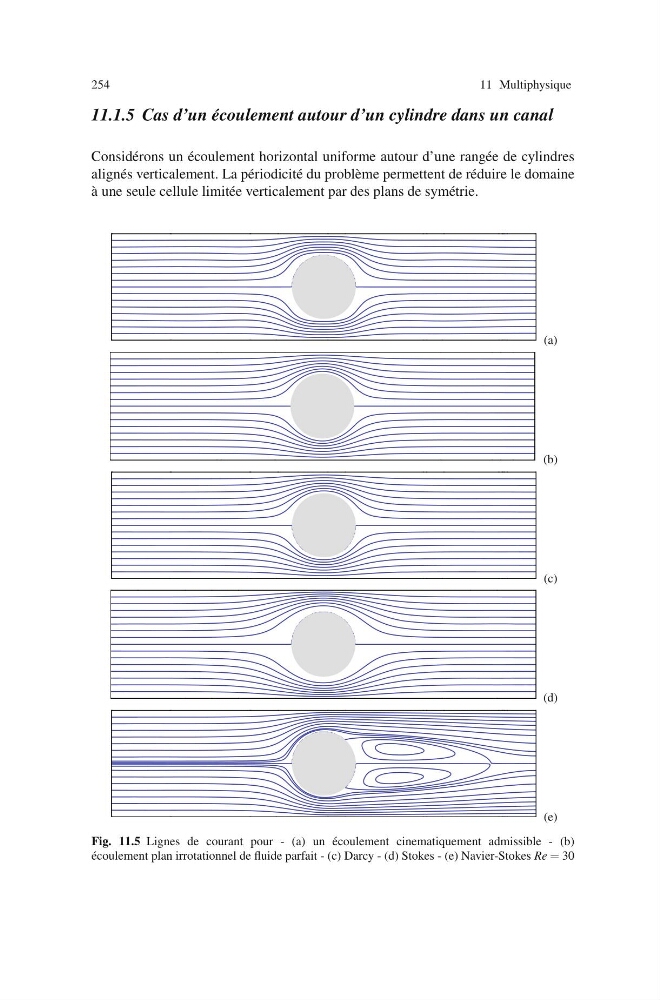

Fig. 11.5 Lignes de courant pour - (a) un ´
ecoulement cinematiquement admissible - (b)
´
ecoulement plan irrotationnel de fluide parfait - (c) Darcy - (d) Stokes - (e) Navier-Stokes Re = 30
