La valeur maximale de CP est atteinte à environ =4.5 pour le profil NACA06, tandis qu’elle est
avancée à =3 pour les deux autres profils.
Le CP subit en suite une chute brusque lorsque  augmente.
Pour les cas optimisés, le  correspondant à CP max et retardée jusqu’à 5. Pour cela, les cas originaux
(non optimisés) sont considérés pour être réalisé, où le CP max le plus élevé des 3 profils correspond
au NACA0012.
2.6. Montage des différentes parties de l’hydrolienne à axe horizontal
Ces pièces comprennent divers éléments tels que les pales, les fixateurs des pales et d’autres pièces
connexes. Ces pièces sont montées strictement selon la conception finale du système. En bref, les
figures montrent le modèle final du système après l’installation de toutes les pièces mécaniques
requises.
La partie assemblage vise à réaliser une intégration complète entre la turbine idéal et le model globale
de l’hydrolienne, Nous divisons le montage mécanique en deux parties :
2.6.1. Assemblage du model Hydro_NACA0012
Par une exportation d’un fichier format (STL) on arriver à transmettre le fichier de la pale
HYDRO_NACA12 faite par QBlade au solidworks pour faire l’assemblage avec le modèle globale
de l’hydrolienne.
2.6.1.1. Assemblage Pale_Moyau

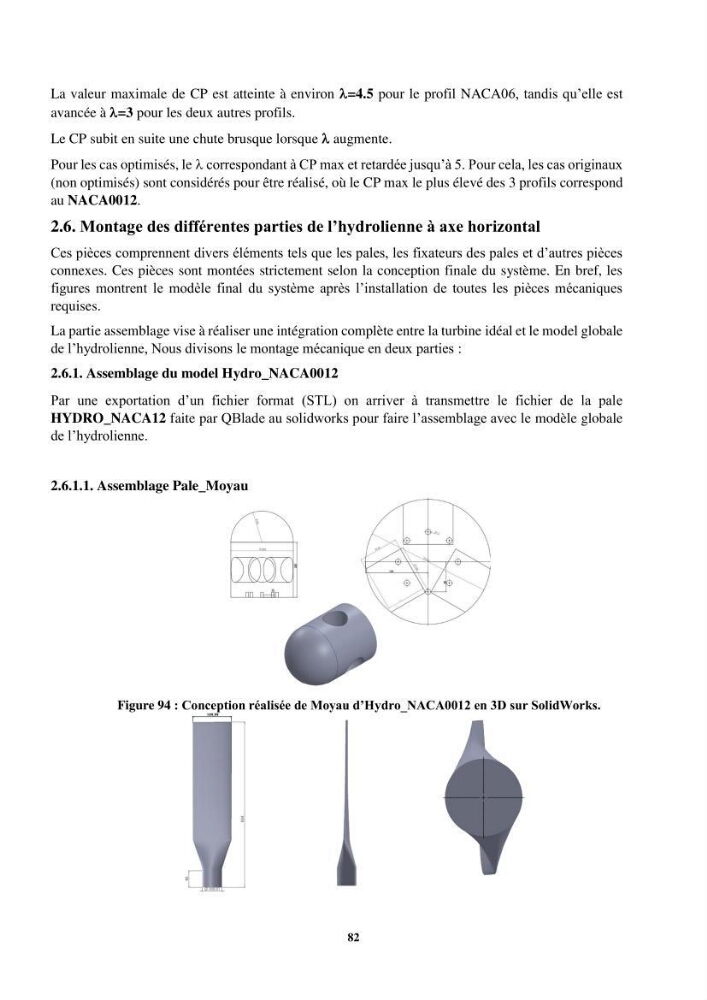

Figure 94 : Conception réalisée de Moyau d’Hydro_NACA0012 en 3D sur SolidWorks.
