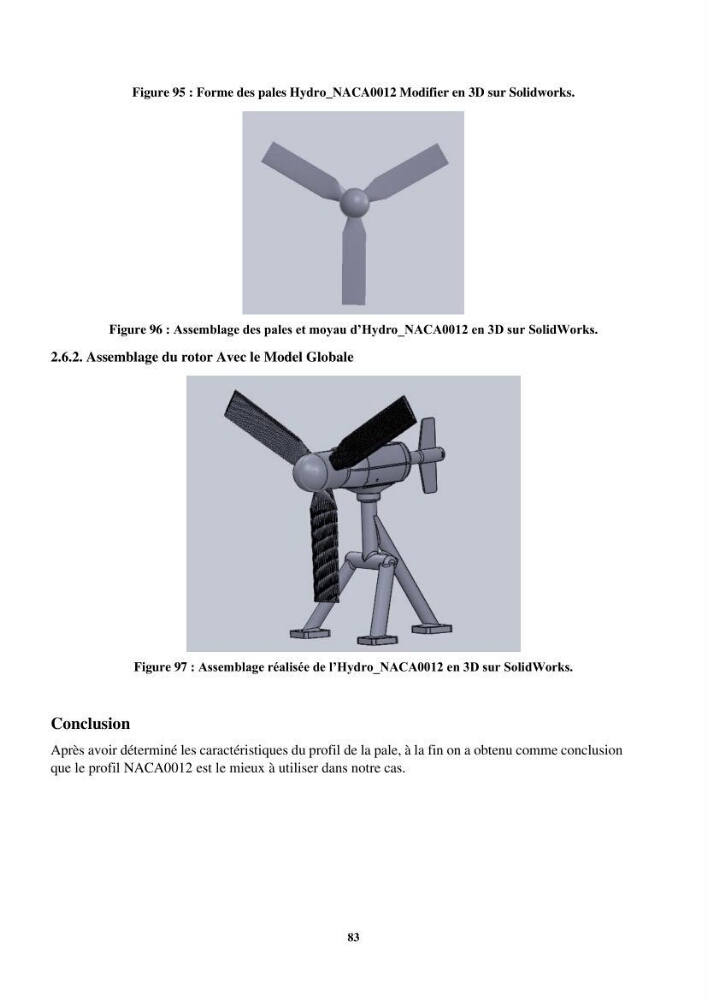

Figure 95 : Forme des pales Hydro_NACA0012 Modifier en 3D sur Solidworks.
Figure 96 : Assemblage des pales et moyau d’Hydro_NACA0012 en 3D sur SolidWorks.
2.6.2. Assemblage du rotor Avec le Model Globale
Figure 97 : Assemblage réalisée de l’Hydro_NACA0012 en 3D sur SolidWorks.
Conclusion
Après avoir déterminé les caractéristiques du profil de la pale, à la fin on a obtenu comme conclusion
que le profil NACA0012 est le mieux à utiliser dans notre cas.
