81

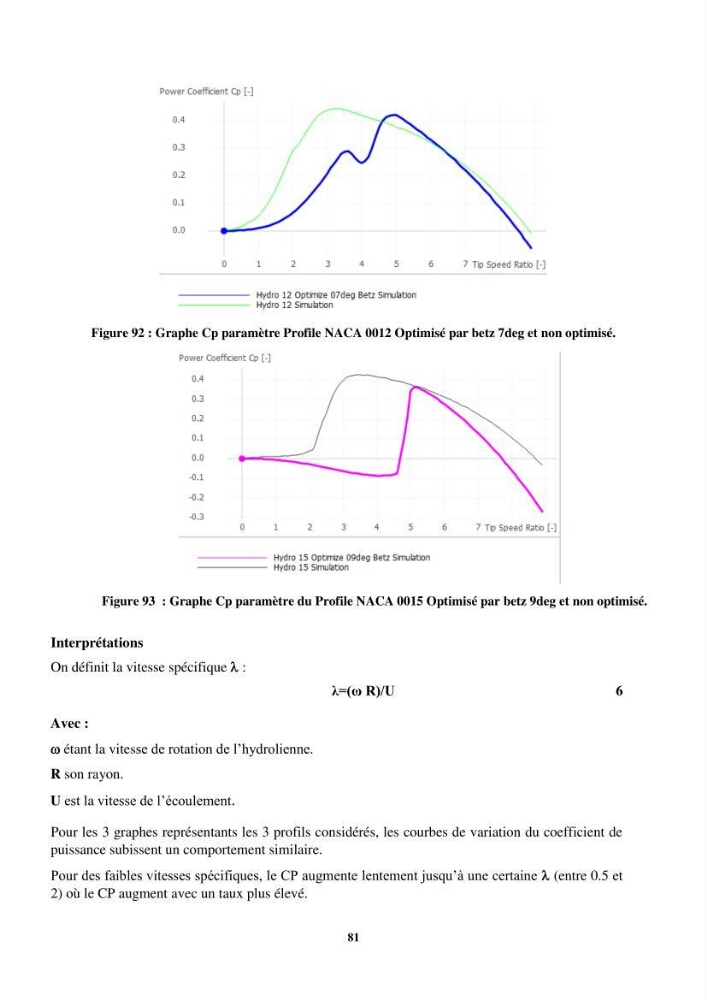

Figure 92 : Graphe Cp paramètre Profile NACA 0012 Optimisé par betz 7deg et non optimisé.
Interprétations
On définit la vitesse spécifique  :
λ=(ω R)/U
6
Pour les 3 graphes représentants les 3 profils considérés, les courbes de variation du coefficient de
puissance subissent un comportement similaire.
Pour des faibles vitesses spécifiques, le CP augmente lentement jusqu’à une certaine  (entre 0.5 et
2) où le CP augment avec un taux plus élevé.
Figure 93 : Graphe Cp paramètre du Profile NACA 0015 Optimisé par betz 9deg et non optimisé.
Avec :
 étant la vitesse de rotation de l’hydrolienne.
R son rayon.
U est la vitesse de l’écoulement.
