1.1.2.2. Support de la fixation de la turbine

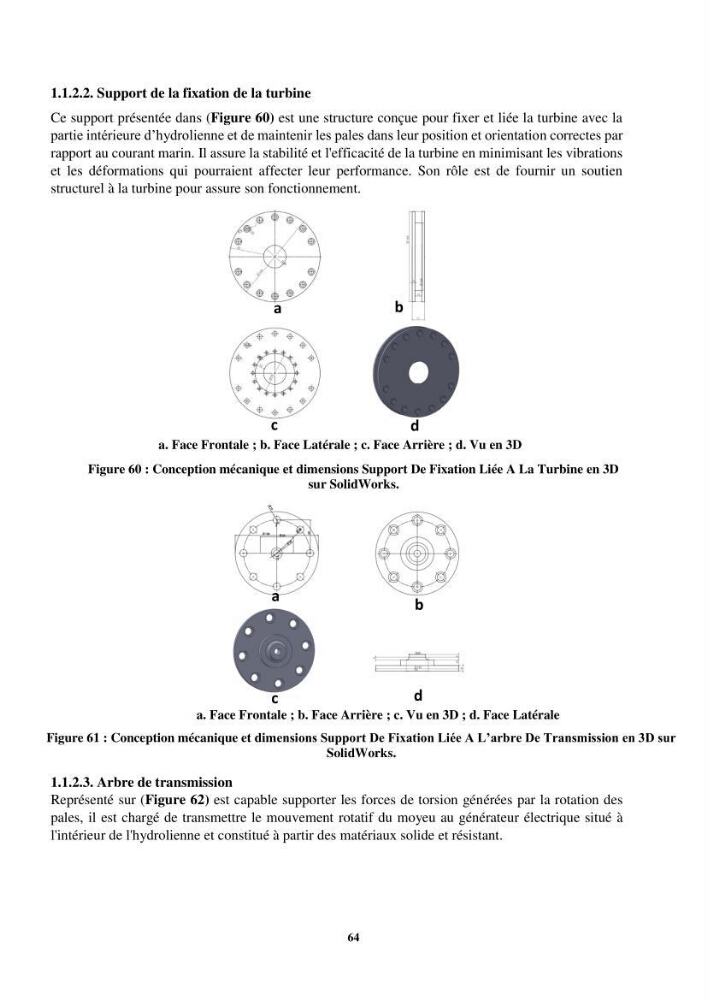

Ce support présentée dans (Figure 60) est une structure conçue pour fixer et liée la turbine avec la
partie intérieure d’hydrolienne et de maintenir les pales dans leur position et orientation correctes par
rapport au courant marin. Il assure la stabilité et l'efficacité de la turbine en minimisant les vibrations
et les déformations qui pourraient affecter leur performance. Son rôle est de fournir un soutien
structurel à la turbine pour assure son fonctionnement.
a. Face Frontale ; b. Face Latérale ; c. Face Arrière ; d. Vu en 3D
Figure 60 : Conception mécanique et dimensions Support De Fixation Liée A La Turbine en 3D
sur SolidWorks.
a. Face Frontale ; b. Face Arrière ; c. Vu en 3D ; d. Face Latérale
1.1.2.3. Arbre de transmission
Représenté sur (Figure 62) est capable supporter les forces de torsion générées par la rotation des
pales, il est chargé de transmettre le mouvement rotatif du moyeu au générateur électrique situé à
l'intérieur de l'hydrolienne et constitué à partir des matériaux solide et résistant.
a
b
d
c
a
b
c
d
Figure 61 : Conception mécanique et dimensions Support De Fixation Liée A L’arbre De Transmission en 3D sur
SolidWorks.
