63
a. Face Frontale ; b. Face latérale ; c. Face Arrière ; d. Face Droite

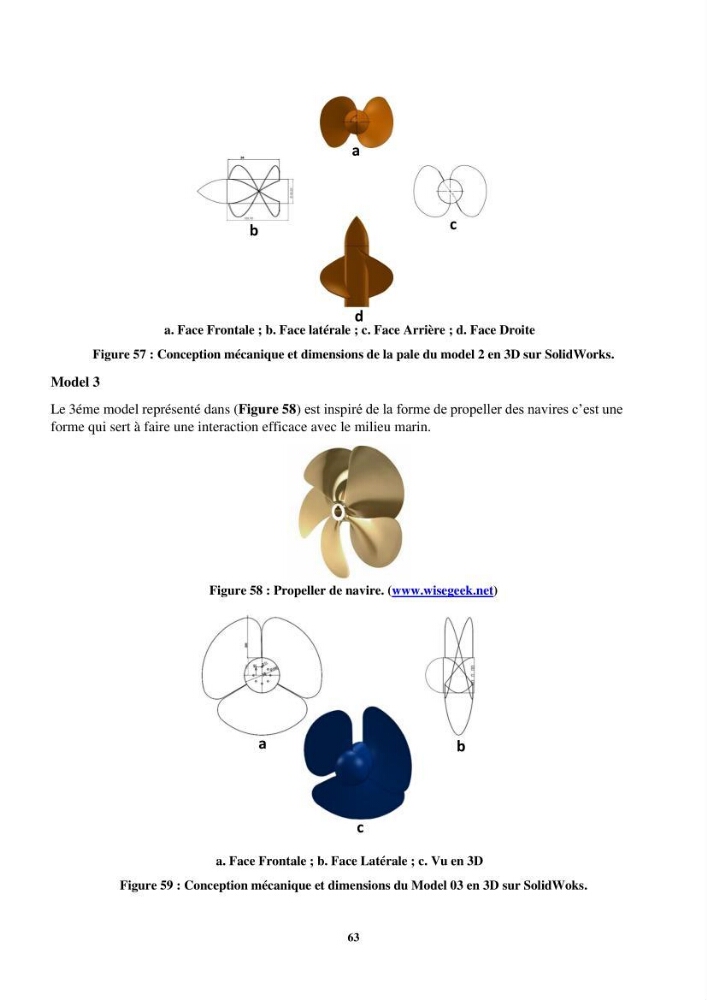

Figure 57 : Conception mécanique et dimensions de la pale du model 2 en 3D sur SolidWorks.
Model 3
Le 3éme model représenté dans (Figure 58) est inspiré de la forme de propeller des navires c’est une
forme qui sert à faire une interaction efficace avec le milieu marin.
Figure 58 : Propeller de navire. (www.wisegeek.net)
a. Face Frontale ; b. Face Latérale ; c. Vu en 3D
Figure 59 : Conception mécanique et dimensions du Model 03 en 3D sur SolidWoks.
a
b
c
d
a
b
c
