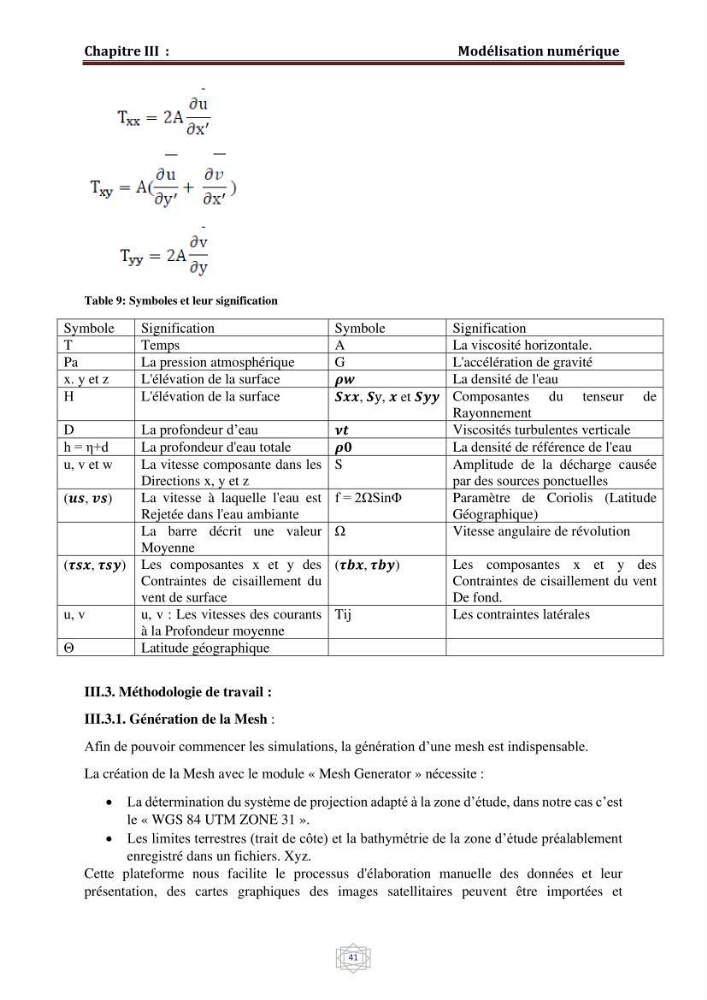

Chapitre III :
Modélisation numérique
41
Table 9: Symboles et leur signification
Symbole
Signification
Symbole
Signification
T
Temps
A
La viscosité horizontale.
Pa
La pression atmosphérique
G
L'accélération de gravité
x. y et z
L'élévation de la surface
í µí½í µí²
La densité de l'eau
Η
L'élévation de la surface
í µí±ºí µí²í µí², í µí±ºy, í µí² et í µí±ºí µí²í µí² Composantes du tenseur de
Rayonnement
D
La profondeur d’eau
í µí½í µí²
Viscosités turbulentes verticale
h = η+d
La profondeur d'eau totale
í µí½í µí¿
La densité de référence de l'eau
u, v et w
La vitesse composante dans les
Directions x, y et z
S
Amplitude de la décharge causée
par des sources ponctuelles
(í µí²í µí², í µí²í µí²)
La vitesse à laquelle l'eau est
Rejetée dans l'eau ambiante
f = 2ΩSinΦ
Paramètre de Coriolis (Latitude
Géographique)
La barre décrit une valeur
Moyenne
Ω
Vitesse angulaire de révolution
(í µí½í µí²í µí², í µí½í µí²í µí²) Les composantes x et y des
Contraintes de cisaillement du
vent de surface
(í µí½í µí²í µí², í µí½í µí²í µí²)
Les composantes x et y des
Contraintes de cisaillement du vent
De fond.
u, v
u, v : Les vitesses des courants
à la Profondeur moyenne
Tij
Les contraintes latérales
Θ
Latitude géographique
III.3. Méthodologie de travail :
III.3.1. Génération de la Mesh :
Afin de pouvoir commencer les simulations, la génération d’une mesh est indispensable.
La création de la Mesh avec le module « Mesh Generator » nécessite :
• La détermination du système de projection adapté à la zone d’étude, dans notre cas c’est
le « WGS 84 UTM ZONE 31 ».
• Les limites terrestres (trait de côte) et la bathymétrie de la zone d’étude préalablement
enregistré dans un fichiers. Xyz.
Cette plateforme nous facilite le processus d'élaboration manuelle des données et leur
présentation, des cartes graphiques des images satellitaires peuvent être importées et
