Chapitre III :
Modélisation numérique
42
superposées aux données bathymétriques pour une meilleure présentation à condition qu’elles
soient géo référencées à l’aide de l’extension « Image Rectifier ». Plusieurs méthodes ont été
destinées pour l’interpolation des valeurs de la bathymétrie (Krigging, Natural
Neibourhood…etc.).
Dès que la bathymétrie est prête, on peut utiliser les utilitaires d'exportation de données
bathymétriques de sortie sous différents formats.
Un maillage imbriqué permet d’avoir des résultats de bonne résolution dans nos zones d’intérêt
d’une part, d’autre part, il permet d’optimiser les coups de calcul.

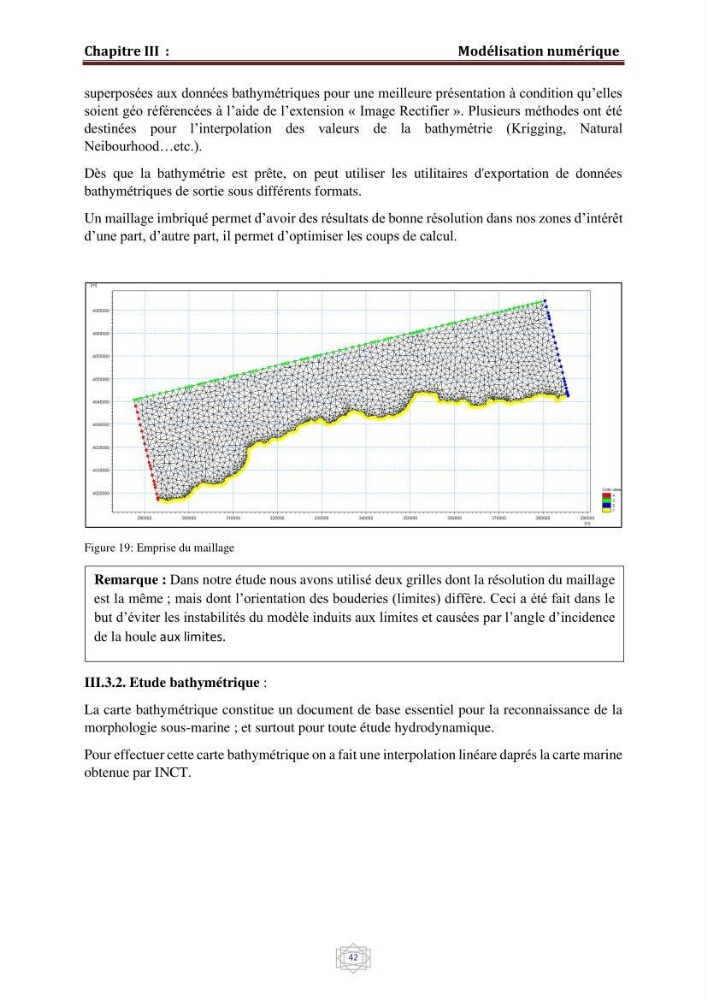

Figure 19: Emprise du maillage
III.3.2. Etude bathymétrique :
La carte bathymétrique constitue un document de base essentiel pour la reconnaissance de la
morphologie sous-marine ; et surtout pour toute étude hydrodynamique.
Pour effectuer cette carte bathymétrique on a fait une interpolation linéare daprés la carte marine
obtenue par INCT.
Remarque : Dans notre étude nous avons utilisé deux grilles dont la résolution du maillage
est la même ; mais dont l’orientation des bouderies (limites) diffère. Ceci a été fait dans le
but d’éviter les instabilités du modèle induits aux limites et causées par l’angle d’incidence
de la houle aux limites.
