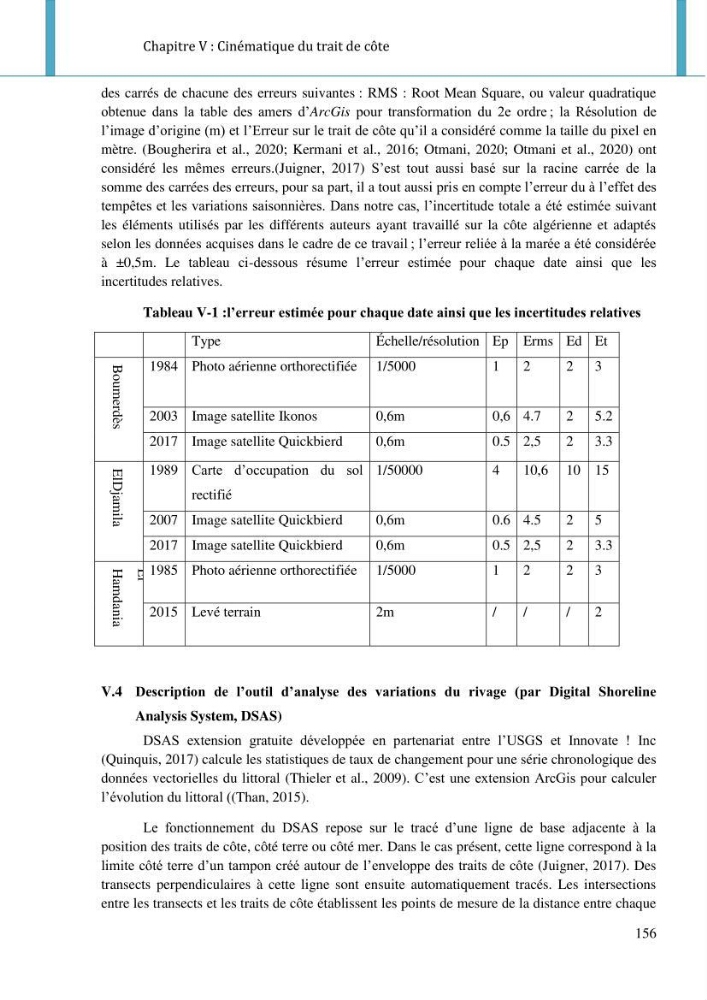

Chapitre V : Cinématique du trait de côte
156
des carrés de chacune des erreurs suivantes : RMS : Root Mean Square, ou valeur quadratique
obtenue dans la table des amers d’ArcGis pour transformation du 2e ordre ; la Résolution de
l’image d’origine (m) et l’Erreur sur le trait de côte qu’il a considéré comme la taille du pixel en
mètre. (Bougherira et al., 2020; Kermani et al., 2016; Otmani, 2020; Otmani et al., 2020) ont
considéré les mêmes erreurs.(Juigner, 2017) S’est tout aussi basé sur la racine carrée de la
somme des carrées des erreurs, pour sa part, il a tout aussi pris en compte l’erreur du à l’effet des
tempêtes et les variations saisonnières. Dans notre cas, l’incertitude totale a été estimée suivant
les éléments utilisés par les différents auteurs ayant travaillé sur la côte algérienne et adaptés
selon les données acquises dans le cadre de ce travail ; l’erreur reliée à la marée a été considérée
à ±0,5m. Le tableau ci-dessous résume l’erreur estimée pour chaque date ainsi que les
incertitudes relatives.
Tableau V-1 :l’erreur estimée pour chaque date ainsi que les incertitudes relatives
Type
Échelle/résolution Ep Erms Ed Et
Boumerdès
1984 Photo aérienne orthorectifiée 1/5000
1
2
2
3
2003 Image satellite Ikonos
0,6m
0,6 4.7
2
5.2
2017 Image satellite Quickbierd
0,6m
0.5 2,5
2
3.3
ElDjamila
1989 Carte d’occupation du sol
rectifié
1/50000
4
10,6 10 15
2007 Image satellite Quickbierd
0,6m
0.6 4.5
2
5
2017 Image satellite Quickbierd
0,6m
0.5 2,5
2
3.3
El
Hamdania
1985 Photo aérienne orthorectifiée 1/5000
1
2
2
3
2015 Levé terrain
2m
/
/
/
2
V.4 Description de l’outil d’analyse des variations du rivage (par Digital Shoreline
Analysis System, DSAS)
DSAS extension gratuite développée en partenariat entre l’USGS et Innovate ! Inc
(Quinquis, 2017) calcule les statistiques de taux de changement pour une série chronologique des
données vectorielles du littoral (Thieler et al., 2009). C’est une extension ArcGis pour calculer
l’évolution du littoral ((Than, 2015).
Le fonctionnement du DSAS repose sur le tracé d’une ligne de base adjacente à la
position des traits de côte, côté terre ou côté mer. Dans le cas présent, cette ligne correspond à la
limite côté terre d’un tampon créé autour de l’enveloppe des traits de côte (Juigner, 2017). Des
transects perpendiculaires à cette ligne sont ensuite automatiquement tracés. Les intersections
entre les transects et les traits de côte établissent les points de mesure de la distance entre chaque
