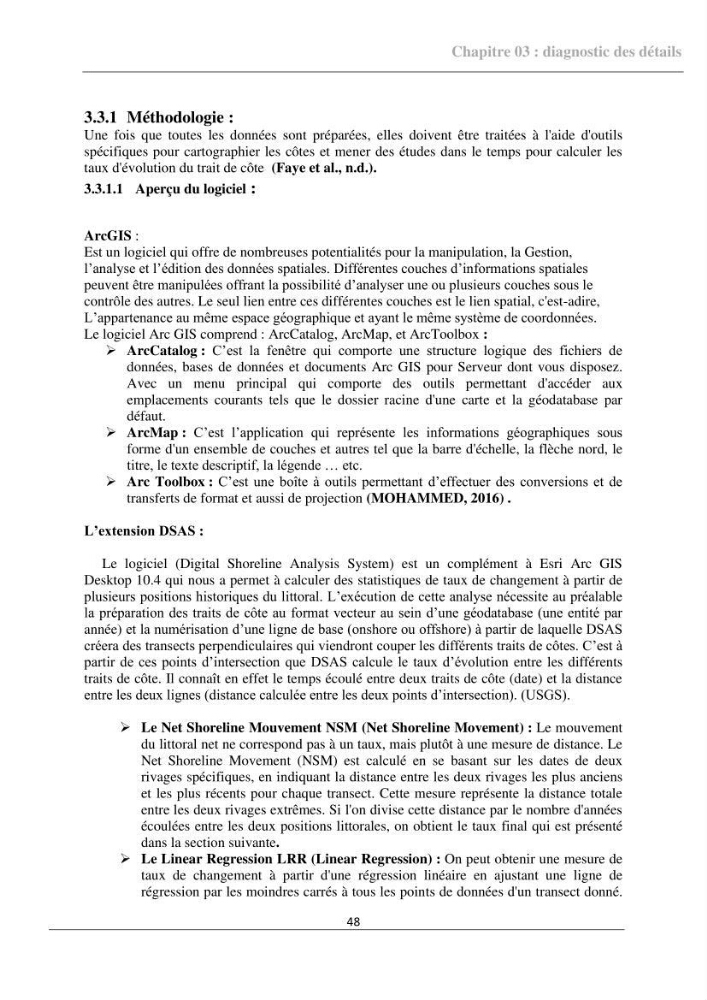

Chapitre 03 : diagnostic des détails
48
3.3.1 Méthodologie :
Une fois que toutes les données sont préparées, elles doivent être traitées à l'aide d'outils
spécifiques pour cartographier les côtes et mener des études dans le temps pour calculer les
taux d'évolution du trait de côte (Faye et al., n.d.).
3.3.1.1 Aperçu du logiciel :
ArcGIS :
Est un logiciel qui offre de nombreuses potentialités pour la manipulation, la Gestion,
l’analyse et l’édition des données spatiales. Différentes couches d’informations spatiales
peuvent être manipulées offrant la possibilité d’analyser une ou plusieurs couches sous le
contrôle des autres. Le seul lien entre ces différentes couches est le lien spatial, c'est-adire,
L’appartenance au même espace géographique et ayant le même système de coordonnées.
Le logiciel Arc GIS comprend : ArcCatalog, ArcMap, et ArcToolbox :
➢ ArcCatalog : C’est la fenêtre qui comporte une structure logique des fichiers de
données, bases de données et documents Arc GIS pour Serveur dont vous disposez.
Avec un menu principal qui comporte des outils permettant d'accéder aux
emplacements courants tels que le dossier racine d'une carte et la géodatabase par
défaut.
➢ ArcMap : C’est l’application qui représente les informations géographiques sous
forme d'un ensemble de couches et autres tel que la barre d'échelle, la flèche nord, le
titre, le texte descriptif, la légende … etc.
➢ Arc Toolbox : C’est une boîte à outils permettant d’effectuer des conversions et de
transferts de format et aussi de projection (MOHAMMED, 2016) .
L’extension DSAS :
Le logiciel (Digital Shoreline Analysis System) est un complément à Esri Arc GIS
Desktop 10.4 qui nous a permet à calculer des statistiques de taux de changement à partir de
plusieurs positions historiques du littoral. L’exécution de cette analyse nécessite au préalable
la préparation des traits de côte au format vecteur au sein d’une géodatabase (une entité par
année) et la numérisation d’une ligne de base (onshore ou offshore) à partir de laquelle DSAS
créera des transects perpendiculaires qui viendront couper les différents traits de côtes. C’est à
partir de ces points d’intersection que DSAS calcule le taux d’évolution entre les différents
traits de côte. Il connaît en effet le temps écoulé entre deux traits de côte (date) et la distance
entre les deux lignes (distance calculée entre les deux points d’intersection). (USGS).
➢ Le Net Shoreline Mouvement NSM (Net Shoreline Movement) : Le mouvement
du littoral net ne correspond pas à un taux, mais plutôt à une mesure de distance. Le
Net Shoreline Movement (NSM) est calculé en se basant sur les dates de deux
rivages spécifiques, en indiquant la distance entre les deux rivages les plus anciens
et les plus récents pour chaque transect. Cette mesure représente la distance totale
entre les deux rivages extrêmes. Si l'on divise cette distance par le nombre d'années
écoulées entre les deux positions littorales, on obtient le taux final qui est présenté
dans la section suivante.
➢ Le Linear Regression LRR (Linear Regression) : On peut obtenir une mesure de
taux de changement à partir d'une régression linéaire en ajustant une ligne de
régression par les moindres carrés à tous les points de données d'un transect donné.
