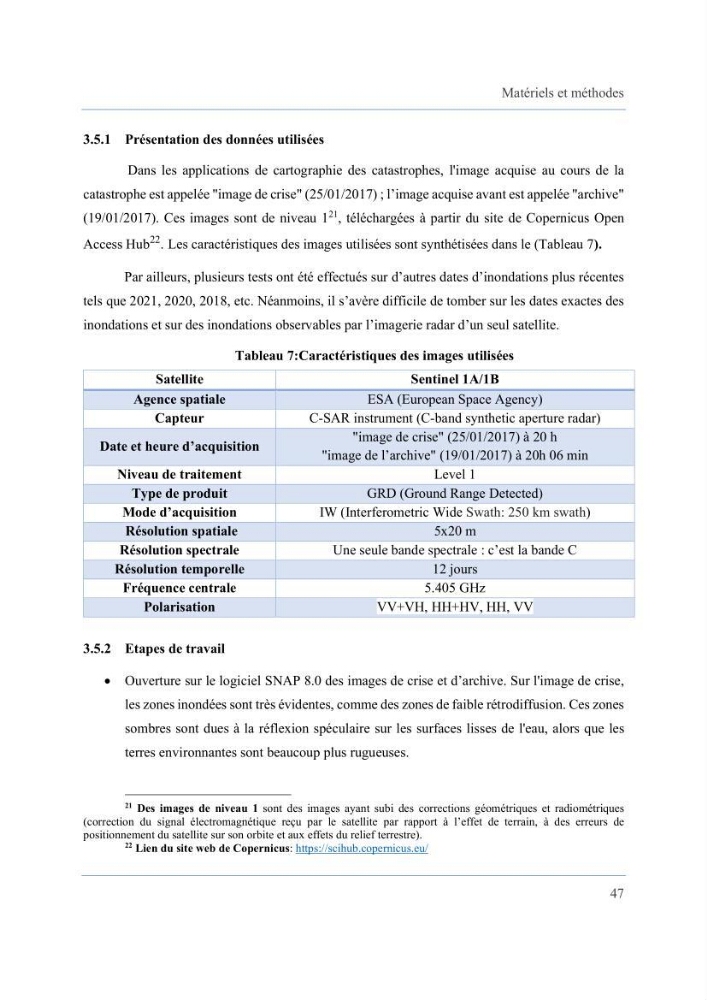

Matériels et méthodes
47
3.5.1 Présentation des données utilisées
Dans les applications de cartographie des catastrophes, l'image acquise au cours de la
catastrophe est appelée "image de crise" (25/01/2017) ; l’image acquise avant est appelée "archive"
(19/01/2017). Ces images sont de niveau 1
21
, téléchargées à partir du site de Copernicus Open
Access Hub
22
. Les caractéristiques des images utilisées sont synthétisées dans le (Tableau 7).
Par ailleurs, plusieurs tests ont été effectués sur d’autres dates d’inondations plus récentes
tels que 2021, 2020, 2018, etc. Néanmoins, il s’avère difficile de tomber sur les dates exactes des
inondations et sur des inondations observables par l’imagerie radar d’un seul satellite.
Tableau 7:Caractéristiques des images utilisées
Satellite
Sentinel 1A/1B
Agence spatiale
ESA (European Space Agency)
Capteur
C-SAR instrument (C-band synthetic aperture radar)
Date et heure d’acquisition
"image de crise" (25/01/2017) à 20 h
"image de l’archive" (19/01/2017) à 20h 06 min
Niveau de traitement
Level 1
Type de produit
GRD (Ground Range Detected)
Mode d’acquisition
IW (Interferometric Wide Swath: 250 km swath)
Résolution spatiale
5x20 m
Résolution spectrale
Une seule bande spectrale : c’est la bande C
Résolution temporelle
12 jours
Fréquence centrale
5.405 GHz
Polarisation
VV+VH, HH+HV, HH, VV
3.5.2 Etapes de travail
Ouverture sur le logiciel SNAP 8.0 des images de crise et d’archive. Sur l'image de crise,
les zones inondées sont très évidentes, comme des zones de faible rétrodiffusion. Ces zones
sombres sont dues à la réflexion spéculaire sur les surfaces lisses de l'eau, alors que les
terres environnantes sont beaucoup plus rugueuses.
21
Des images de niveau 1 sont des images ayant subi des corrections géométriques et radiométriques
(correction du signal électromagnétique reçu par le satellite par rapport à l’effet de terrain, à des erreurs de
positionnement du satellite sur son orbite et aux effets du relief terrestre).
22
Lien du site web de Copernicus: https://scihub.copernicus.eu/
