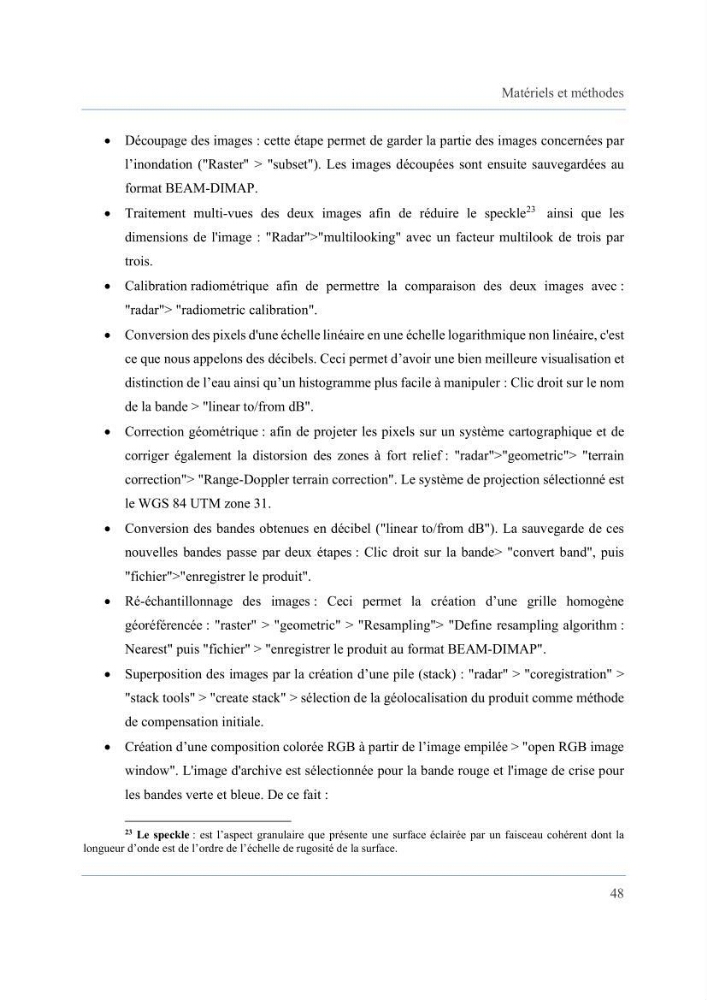

Matériels et méthodes
48
Découpage des images : cette étape permet de garder la partie des images concernées par
l’inondation ("Raster" > "subset"). Les images découpées sont ensuite sauvegardées au
format BEAM-DIMAP.
Traitement multi-vues des deux images afin de réduire le speckle
23
ainsi que les
dimensions de l'image : "Radar">"multilooking" avec un facteur multilook de trois par
trois.
Calibration radiométrique afin de permettre la comparaison des deux images avec :
"radar"> "radiometric calibration".
Conversion des pixels d'une échelle linéaire en une échelle logarithmique non linéaire, c'est
ce que nous appelons des décibels. Ceci permet d’avoir une bien meilleure visualisation et
distinction de l’eau ainsi qu’un histogramme plus facile à manipuler : Clic droit sur le nom
de la bande > "linear to/from dB".
Correction géométrique : afin de projeter les pixels sur un système cartographique et de
corriger également la distorsion des zones à fort relief : "radar">"geometric"> "terrain
correction"> "Range-Doppler terrain correction". Le système de projection sélectionné est
le WGS 84 UTM zone 31.
Conversion des bandes obtenues en décibel ("linear to/from dB"). La sauvegarde de ces
nouvelles bandes passe par deux étapes : Clic droit sur la bande> "convert band", puis
"fichier">"enregistrer le produit".
Ré-échantillonnage des images : Ceci permet la création d’une grille homogène
géoréférencée : "raster" > "geometric" > "Resampling"> "Define resampling algorithm :
Nearest" puis "fichier" > "enregistrer le produit au format BEAM-DIMAP".
Superposition des images par la création d’une pile (stack) : "radar" > "coregistration" >
"stack tools" > "create stack" > sélection de la géolocalisation du produit comme méthode
de compensation initiale.
Création d’une composition colorée RGB à partir de l’image empilée > "open RGB image
window". L'image d'archive est sélectionnée pour la bande rouge et l'image de crise pour
les bandes verte et bleue. De ce fait :
23
Le speckle : est l’aspect granulaire que présente une surface éclairée par un faisceau cohérent dont la
longueur d’onde est de l’ordre de l’échelle de rugosité de la surface.
