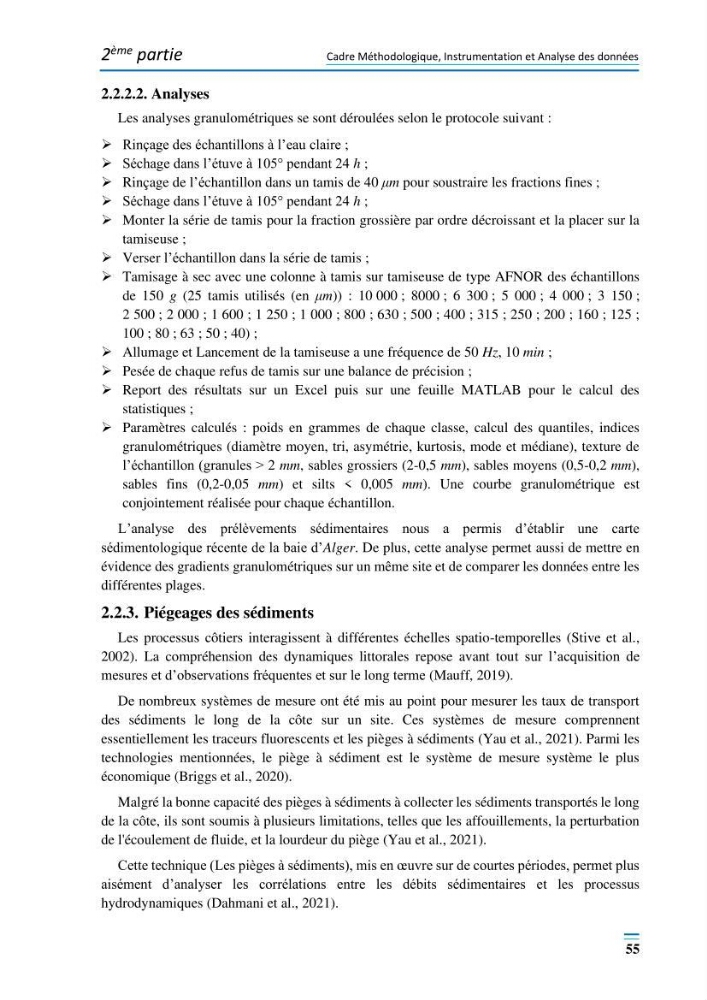

2 ème partie
Cadre Méthodologique, Instrumentation et Analyse des données
55
2.2.2.2. Analyses
Les analyses granulométriques se sont déroulées selon le protocole suivant :
➢ Rinçage des échantillons à l’eau claire ;
➢ Séchage dans l’étuve à 105° pendant 24 h ;
➢ Rinçage de l’échantillon dans un tamis de 40 μm pour soustraire les fractions fines ;
➢ Séchage dans l’étuve à 105° pendant 24 h ;
➢ Monter la série de tamis pour la fraction grossière par ordre décroissant et la placer sur la
tamiseuse ;
➢ Verser l’échantillon dans la série de tamis ;
➢ Tamisage à sec avec une colonne à tamis sur tamiseuse de type AFNOR des échantillons
de 150 g (25 tamis utilisés (en μm)) : 10 000 ; 8000 ; 6 300 ; 5 000 ; 4 000 ; 3 150 ;
2 500 ; 2 000 ; 1 600 ; 1 250 ; 1 000 ; 800 ; 630 ; 500 ; 400 ; 315 ; 250 ; 200 ; 160 ; 125 ;
100 ; 80 ; 63 ; 50 ; 40) ;
➢ Allumage et Lancement de la tamiseuse a une fréquence de 50 Hz, 10 min ;
➢ Pesée de chaque refus de tamis sur une balance de précision ;
➢ Report des résultats sur un Excel puis sur une feuille MATLAB pour le calcul des
statistiques ;
➢ Paramètres calculés : poids en grammes de chaque classe, calcul des quantiles, indices
granulométriques (diamètre moyen, tri, asymétrie, kurtosis, mode et médiane), texture de
l’échantillon (granules > 2 mm, sables grossiers (2-0,5 mm), sables moyens (0,5-0,2 mm),
sables fins (0,2-0,05 mm) et silts < 0,005 mm). Une courbe granulométrique est
conjointement réalisée pour chaque échantillon.
L’analyse des prélèvements sédimentaires nous a permis d’établir une carte
sédimentologique récente de la baie d’Alger. De plus, cette analyse permet aussi de mettre en
évidence des gradients granulométriques sur un même site et de comparer les données entre les
différentes plages.
2.2.3. Piégeages des sédiments
Les processus côtiers interagissent à différentes échelles spatio-temporelles (Stive et al.,
2002). La compréhension des dynamiques littorales repose avant tout sur l’acquisition de
mesures et d’observations fréquentes et sur le long terme (Mauff, 2019).
De nombreux systèmes de mesure ont été mis au point pour mesurer les taux de transport
des sédiments le long de la côte sur un site. Ces systèmes de mesure comprennent
essentiellement les traceurs fluorescents et les pièges à sédiments (Yau et al., 2021). Parmi les
technologies mentionnées, le piège à sédiment est le système de mesure système le plus
économique (Briggs et al., 2020).
Malgré la bonne capacité des pièges à sédiments à collecter les sédiments transportés le long
de la côte, ils sont soumis à plusieurs limitations, telles que les affouillements, la perturbation
de l'écoulement de fluide, et la lourdeur du piège (Yau et al., 2021).
Cette technique (Les pièges à sédiments), mis en œuvre sur de courtes périodes, permet plus
aisément d’analyser les corrélations entre les débits sédimentaires et les processus
hydrodynamiques (Dahmani et al., 2021).
