CHAPITRE IV
Dimensionnement des digues
72

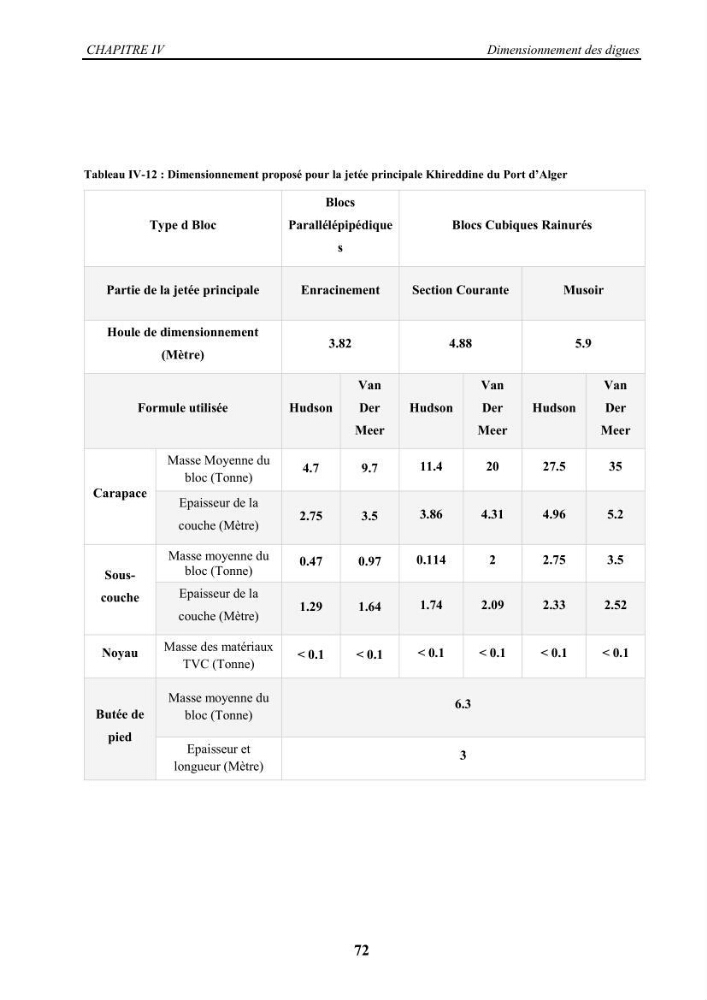

Tableau IV-12 : Dimensionnement proposé pour la jetée principale Khireddine du Port d’Alger
Type d Bloc
Blocs
Parallélépipédique
s
Blocs Cubiques Rainurés
Partie de la jetée principale
Enracinement
Section Courante
Musoir
Houle de dimensionnement
(Mètre)
3.82
4.88
5.9
Formule utilisée
Hudson
Van
Der
Meer
Hudson
Van
Der
Meer
Hudson
Van
Der
Meer
Carapace
Masse Moyenne du
bloc (Tonne)
4.7
9.7
11.4
20
27.5
35
Epaisseur de la
couche (Mètre)
2.75
3.5
3.86
4.31
4.96
5.2
Souscouche
Masse moyenne du
bloc (Tonne)
0.47
0.97
0.114
2
2.75
3.5
Epaisseur de la
couche (Mètre)
1.29
1.64
1.74
2.09
2.33
2.52
Noyau
Masse des matériaux
TVC (Tonne)
< 0.1
< 0.1
< 0.1
< 0.1
< 0.1
< 0.1
Butée de
pied
Masse moyenne du
bloc (Tonne)
6.3
Epaisseur et
longueur (Mètre)
3
