IV.3.1.3. Résultats des calculs des Pressions, Forces et Moments sur la Digue Verticale
de la Jetée Mustapha
Le Tableau IV-13 offre une vue d'ensemble claire des résultats des calculs concernant les
pressions, forces et moments exercés sur la digue en utilisant la Méthode de Sainflou (1928), ce
qui permet de comprendre les charges qui lui sont imposées. Ces informations sont essentielles
pour évaluer la stabilité et la résistance de la digue face aux conditions maritimes spécifiques.

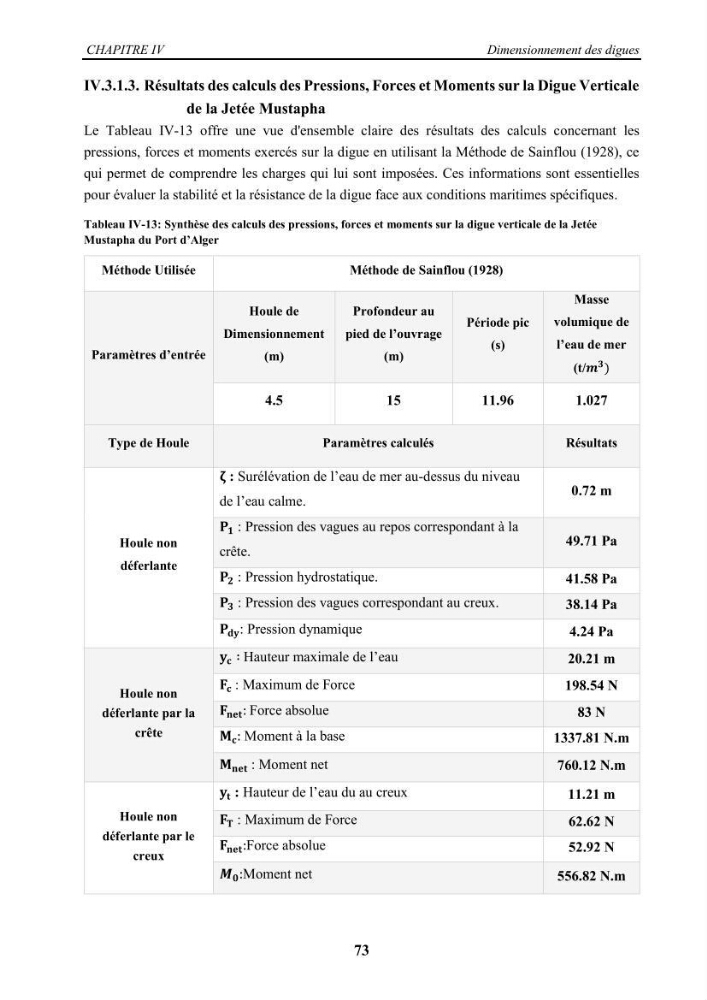

Tableau IV-13: Synthèse des calculs des pressions, forces et moments sur la digue verticale de la Jetée
Mustapha du Port d’Alger
Méthode Utilisée
Méthode de Sainflou (1928)
Paramètres d’entrée
Houle de
Dimensionnement
(m)
Profondeur au
pied de l’ouvrage
(m)
Période pic
(s)
Masse
volumique de
l’eau de mer
(t/𝒎
𝟑 )
4.5
15
11.96
1.027
Type de Houle
Paramètres calculés
Résultats
Houle non
déferlante
𝛇 : Surélévation de l’eau de mer au-dessus du niveau
de l’eau calme.
0.72 m
𝐏 𝟏 : Pression des vagues au repos correspondant à la
crête.
49.71 Pa
𝐏 𝟐 : Pression hydrostatique.
41.58 Pa
𝐏 𝟑 : Pression des vagues correspondant au creux.
38.14 Pa
𝐏 𝐝𝐲 : Pression dynamique
4.24 Pa
Houle non
déferlante par la
crête
𝐲 𝐜 ∶ Hauteur maximale de l’eau
20.21 m
𝐅 𝐜 : Maximum de Force
198.54 N
𝐅 𝐧𝐞𝐭 : Force absolue
83 N
𝐌 𝐜 : Moment à la base
1337.81 N.m
𝐌 𝐧𝐞𝐭 : Moment net
760.12 N.m
Houle non
déferlante par le
creux
𝐲 𝐭 : Hauteur de l’eau du au creux
11.21 m
𝐅 𝐓 : Maximum de Force
62.62 N
𝐅 𝐧𝐞𝐭 :Force absolue
52.92 N
𝑴 𝟎 :Moment net
556.82 N.m
