CHAPITRE IV
Dimensionnement des digues
68
composites. (TABET-AOUL El. 2000). La Figure IV-8 montre le diagramme des pressions
proposé par Goda.

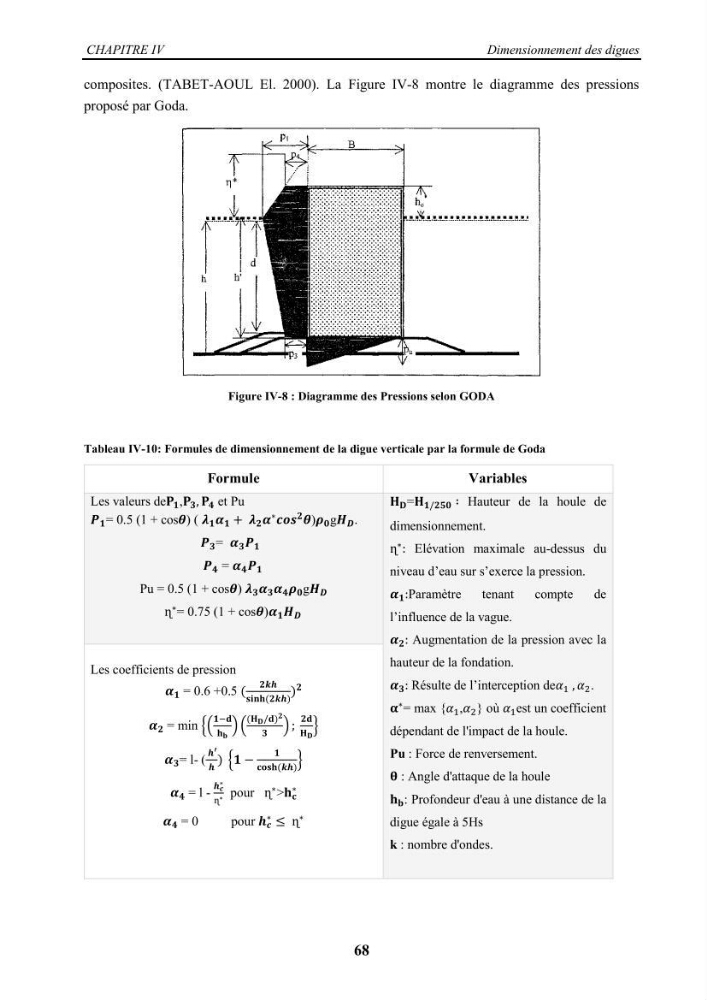

Figure IV-8 : Diagramme des Pressions selon GODA
Tableau IV-10: Formules de dimensionnement de la digue verticale par la formule de Goda
Formule
Variables
Les valeurs de𝐏 𝟏 ,𝐏 𝟑 , 𝐏 𝟒 et Pu
𝑷 𝟏 = 0.5 (1 + cos𝜽) ( 𝝀 𝟏 𝜶 𝟏 + 𝝀 𝟐 𝜶
∗ 𝒄𝒐𝒔
𝟐 𝜽)𝝆 𝟎 g𝑯 𝑫 .
𝑷 𝟑 = 𝜶 𝟑 𝑷 𝟏
𝑷 𝟒 = 𝜶 𝟒 𝑷 𝟏
Pu = 0.5 (1 + cos𝜽) 𝝀 𝟑 𝜶 𝟑 𝜶 𝟒 𝝆 𝟎 g𝑯 𝑫
ɳ
∗
= 0.75 (1 + cos𝜽)𝜶 𝟏 𝑯 𝑫
𝐇 𝐃 =𝐇 𝟏/𝟐𝟓𝟎 ∶ Hauteur de la houle de
dimensionnement.
ɳ
∗ : Elévation maximale au-dessus du
niveau d’eau sur s’exerce la pression.
𝜶 𝟏 :Paramètre
tenant
compte
de
l’influence de la vague.
𝜶 𝟐 : Augmentation de la pression avec la
hauteur de la fondation.
𝜶 𝟑 : Résulte de l’interception de𝛼 1 , 𝛼 2 .
𝛂
∗
= max {𝛼 1 ,𝛼 2 } où 𝛼 1 est un coefficient
dépendant de l'impact de la houle.
Pu : Force de renversement.
𝛉 : Angle d'attaque de la houle
𝐡 𝐛 : Profondeur d'eau à une distance de la
digue égale à 5Hs
k : nombre d'ondes.
Les coefficients de pression
𝜶 𝟏 = 0.6 +0.5 (
𝟐𝒌𝒉
𝐬𝐢𝐧𝐡 (𝟐𝒌𝒉)
)
𝟐
𝜶 𝟐 = min {(
𝟏−𝐝
𝐡 𝐛
) (
(𝐇 𝐃 /𝐝) 𝟐
𝟑
) ;
𝟐𝐝
𝐇 𝐃
}
𝜶 𝟑 = l- (
𝒉 ′
𝒉
) {𝟏 −
𝟏
𝐜𝐨𝐬𝐡 (𝒌𝒉)
}
𝜶 𝟒 = l -
𝒉 𝒄
∗
ɳ ∗ pour ɳ
∗
>𝐡 𝐜
∗
𝜶 𝟒 = 0
pour 𝒉 𝒄
∗ ≤ ɳ
∗
